贴片电容器

B40930A7397M000

产品状态
量产体制
用途
车载
特点
High Ripple CurrentHigh Ripple Current
High CVHigh CV Product
Low ESRLow ESR
High VibrationHigh Vibration
系列
B40930
Simulate Useful Life
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachPb Free

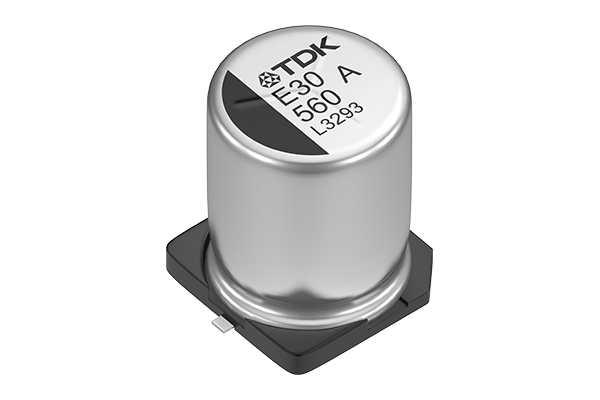

图片仅供参考，并展示示范产品。

3D模型

尺寸

直径 (D)
10mm ±0.5mm
长度 (L)
12.5mm ±0.3mm
详细信息
请参照规格书

电气特性

额定电容
390μF ±20% (120Hz, 20°C)
额定电压 VR [DC]
35V
浪涌电压 Vs [DC]
40.25V
额定纹波电流 IAC, R
4.0A (100kHz, Ta=125°C)
最大纹波电流 IAC, max.
2.3A (100kHz, Ta=135°C)
1.8A (100kHz, Ta=145°C)
ESRmax.
18mΩ (100kHz, 20°C)
耗散因数 tan δ
0.12 (120Hz, 20°C)
漏电流
140μA (35V, 20°C, 2min)
ESL (自身电感)
最低温度
-55°C
上限工作温度
145°C
额定使用寿命
>4000h
其他详细信息
请参照规格书

其他

Vibration Resistance
5g
Vibration Fixation Method
PCB
端子类型
SMD
端子数据
SMD standard
设计
Coated aluminum case
参考标准
AEC-Q200
焊接方法
Reflow
包装形式
Taped on Reel
包装个数
400pcs
最低订购量
2400pcs
重量
1.6g
其他详细信息
请参照规格书
