3端子滤波器

MEM1005PP251T001

用途
一般等级一般等级
特点
Signal信号线用
系列
MEM
状态
量产体制量产体制
品牌
TDK

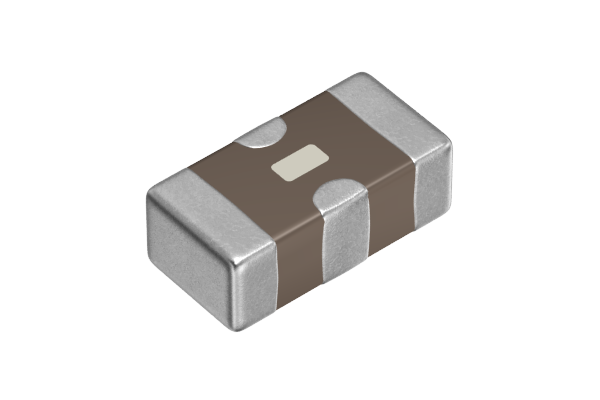

  • EMC,3端子滤波器:MEM1005PP
  • EMC,3端子滤波器:MEM1005PP
  • EMC,3端子滤波器:MEM1005PP
  • EMC,3端子滤波器:MEM1005PP

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
1.00mm ±0.05mm
宽度(W)
0.50mm ±0.05mm
厚度(T)
0.35mm ±0.05mm

电气特性

插入损耗 [Typ.]
30dB (700MHz～3GHz)
截止频率 [Typ.]
250MHz
额定电压 [Max.]
10V
额定电流 [Max.]
350mA
直流电阻 (Max.)
额定电容 [Typ.]
32pF

其他

电路型
π型
传输线路
单端
使用温度范围
-55～125°C
焊接方法
回流
烙铁焊接
AEC-Q200
NO
包装形式
纸编带 (180mm卷筒)
包装个数
10000pcs
重量
0.0006g
