电源线路EMC滤波器

FQB020ADC-N07-S

产品状态
量产体制
销售对象地区
全球用户(日本以外)
电源
直流
系列
FQB
特点
MIL-STD-461
MIL-STD-1275
MIL-STD-704
RTCA DO-160
可选
标准筛选
无法兰底板
可选阵容
请参考这里。
附件
品牌
TDK-Lambda
环境认证 单击以了解有关这些图标的更多信息
RoHS

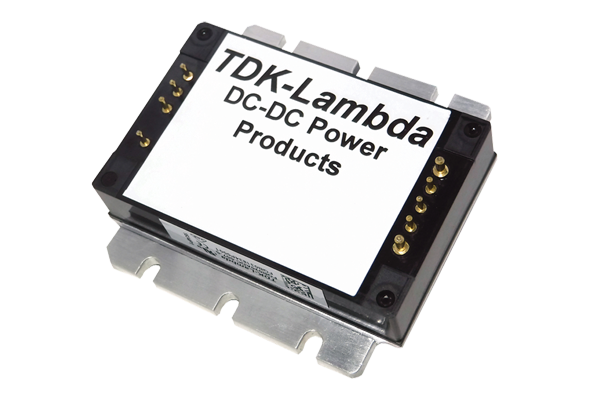

图片仅供参考，并展示示范产品。

电气特性

额定电流
20A
额定电压 [AC]
额定电压 [DC]
40V
耐电压
DC2250V, 60s [terminals - case]
绝缘电阻 (Min.)
泄漏电流 (Max.)
直流电阻 (Max.)
25mΩ
共模衰减量 (Min.)
30dB
差模衰减量 (Min.)
50dB

形状和尺寸

形状 / 安装
低背
板载
长度(L)
60.6mm Nom.
宽度(W)
39mm Nom.
高度(H)
12.7mm Nom.
质量
100g Typ.

其他

终端
插针
使用温度范围
-40～115°C
性能
宽带高衰减
附加功能
安全规格
UL60950-1
CSA60950-1
IEC60950-1
