铁氧体磁芯

B62152A0015X030

产品状态
量产体制
磁芯形状
不平衡变压器用(RID/眼镜形)
特点
TelecomFor Telecommunication
材料名称
Mn-Zn
铁氧体材料
N30
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

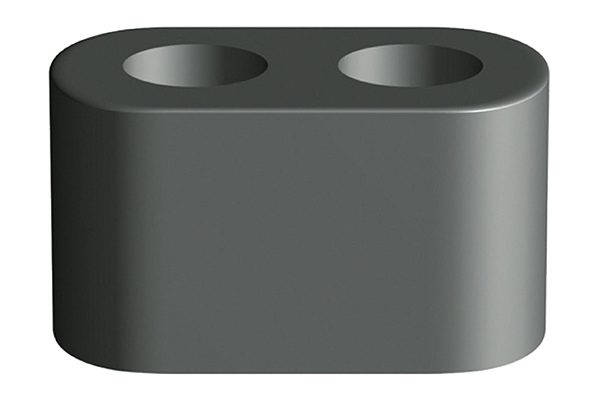

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
DL 1.4/3.6/2.1
其他详细信息
请参照规格书

电气特性

Core Factor
3.22mm⁻¹
Effective Cross-Sectional Area
1.2mm²
Effective Magnetic Path Length
3.7mm
Effective Core Volume
4.5mm³
AL Value / (nH / N²)
1600 ±30%
铁心损耗 / (W / set) [Max.]
Air Gap
0 mm
重量
50mg

电气特性 (材料)

初始磁导率 μi
4300 Nom.
饱和磁通密度 Bs / mT
240 (100°C)
居里温度 Tc [Min.]
130°C
铁心损耗 / (kW / m³) [Max.]
