B64290L0048X038

产品状态
量产体制
磁芯形状
环形磁心(环形磁心)
特点
EMIEMI
材料名称
Mn-Zn
铁氧体材料
T38
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

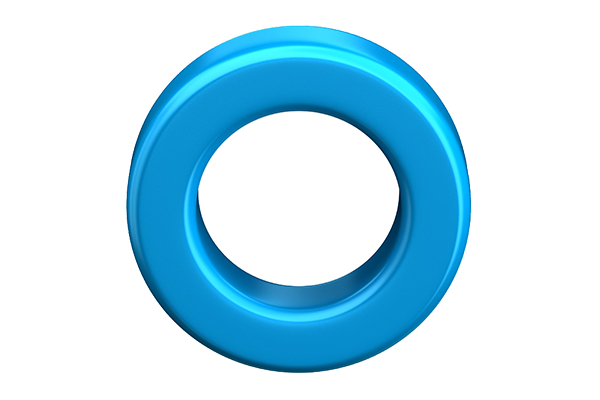

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
R 34/20.5/12.5
其他详细信息
请参照规格书

电气特性

Core Factor
0.99mm⁻¹
Effective Cross-Sectional Area
82.6mm²
Effective Magnetic Path Length
82.06mm
Effective Core Volume
6778mm³
AL Value / (nH / N²)
12700 ±30%
铁心损耗 / (W / set) [Max.]
Air Gap
0 mm
重量
33g

电气特性 (材料)

初始磁导率 μi
10000 Nom.
饱和磁通密度 Bs / mT
260 (100°C)
居里温度 Tc [Min.]
130°C
铁心损耗 / (kW / m³) [Max.]
