铁氧体磁芯

B64290L0652X087

产品状态
量产体制
磁芯形状
环形磁心(环形磁心)
特点
GeneralFor general purpose
材料名称
Mn-Zn
铁氧体材料
N87
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

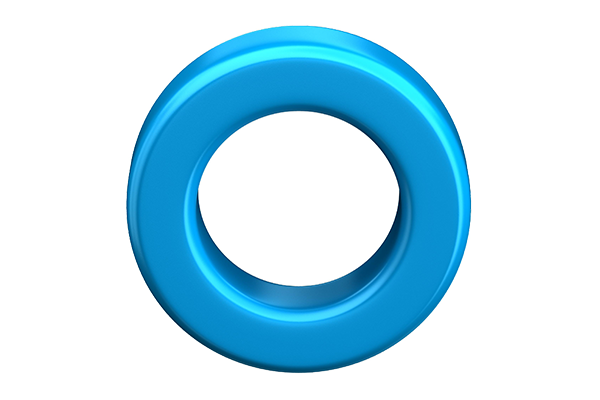

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
R 17/10.7/6.8
其他详细信息
请参照规格书

电气特性

Core Factor
2mm⁻¹
Effective Cross-Sectional Area
21.04mm²
Effective Magnetic Path Length
42mm
Effective Core Volume
884mm³
AL Value / (nH / N²)
1390 ±25%
铁心损耗 / (W / set) [Max.]
0.55 (200mT, 100kHz, 100°C)
Air Gap
0 mm
重量
4.4g

电气特性 (材料)

初始磁导率 μi
2200 Nom.
饱和磁通密度 Bs / mT
390 (100°C)
居里温度 Tc [Min.]
210°C
铁心损耗 / (kW / m³) [Max.]
375
