铁氧体磁芯

B64290L0783X046

产品状态
停止生产
停产发布日期 : 2023年12月15日
最后订单日期 : 2024年3月28日
最后出货日期 : 2024年6月28日
磁芯形状
环形磁心(环形磁心)
特点
TelecomFor Telecommunication
材料名称
Mn-Zn
铁氧体材料
T46
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

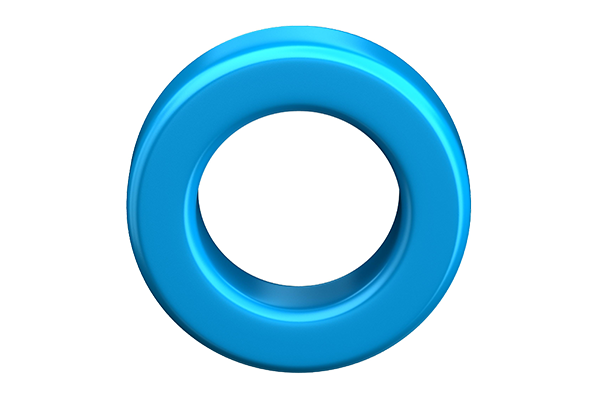

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
R 10/6/7
其他详细信息
请参照规格书

电气特性

Core Factor
1.76mm⁻¹
Effective Cross-Sectional Area
13.7mm²
Effective Magnetic Path Length
24.07mm
Effective Core Volume
330mm³
AL Value / (nH / N²)
10400 ±30%
铁心损耗 / (W / set) [Max.]
Air Gap
0 mm
重量
1.7g

电气特性 (材料)

初始磁导率 μi
15000 Nom.
饱和磁通密度 Bs / mT
240 (100°C)
居里温度 Tc [Min.]
130°C
铁心损耗 / (kW / m³) [Max.]
