铁氧体磁芯

B65877B0000R049

产品状态
量产体制
磁芯形状
PQ(PQ)
特点
Low LossLow Loss
材料名称
Mn-Zn
铁氧体材料
N49
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

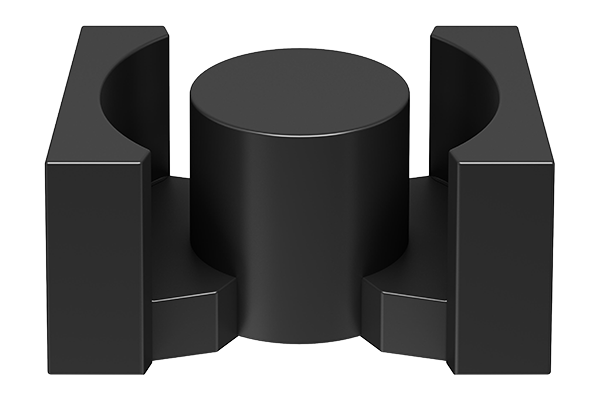

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
PQ 26/20
其他详细信息
请参照规格书

电气特性

Core Factor
0.362mm⁻¹
Effective Cross-Sectional Area
122.6mm²
Effective Magnetic Path Length
44.4mm
Effective Core Volume
5440mm³
AL Value / (nH / N²)
3850 +30,-20%
铁心损耗 / (W / set) [Max.]
1.9 (50mT, 500kHz, 100°C)
Air Gap
0 mm
重量
31g

电气特性 (材料)

初始磁导率 μi
1500 Nom.
饱和磁通密度 Bs / mT
400 (100°C)
居里温度 Tc [Min.]
240°C
铁心损耗 / (kW / m³) [Max.]
80
