浪涌放电管

B88069X1893T502

产品状态
量产体制
用途
一般
产业
型
EHV62-H25
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

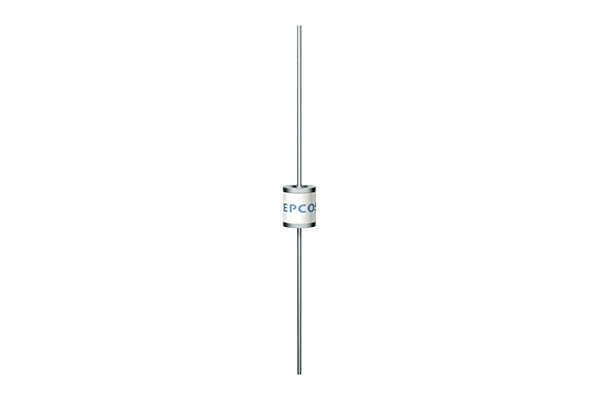

图片仅供参考，并展示示范产品。

尺寸

长度(L)
7.00mm Nom.
宽度(W) 或 直径(D)
6.00mm Nom.
高度
6.20mm Max.

电气特性

直流击穿电压 (Nom.)
2.5kV
直流击穿电压容差
±20%
冲击击穿电压 (Max.) [100V/µs]
3.3kV
冲击击穿电压 (Max.) [1kV/µs]
3.4kV
冲击击穿电压 (Max.) [5kV/µs]
3.9kV
标称耐工频电流
标称冲击放电电流
3kA
绝缘电阻 (Min.)
1GΩ
使用寿命: 操作1次 50Hz, 0.18s [9 cycles]
使用寿命: 操作1次 [8/20µs]
5kA
使用寿命: 操作1次 [10/350µs]
使用寿命: 操作300次 [10/1000µs]
失效保护(短路弹簧)
NO
直流电源线防护等级
NO
交流电源线防护等级 III
NO
交流电源线防护等级 II
NO
交流电源线防护等级 I
NO
持续电流能力
NO
临时过压能力
NO
极数
2
辉光电压
240V
辉光到弧光过度电流
<0.3A
弧光电压 [1A]
45V
电容 [1MHz]
1pF

其他

气候类别 [IEC 600068-1]
40/125/21
UL Certificate UL497B
UL Certificate UL1449
E319264
安装方法
Leaded Mount
焊接方法
流体
包装形式
轴向编带 (缠绕在卷筒上)
包装个数
500pcs
重量
1g
