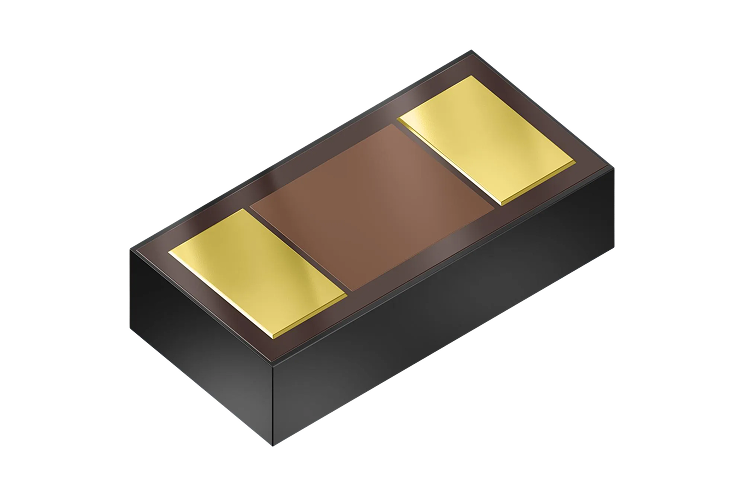

TVS二极管 产品首页 型号名单 产品目录 技术注释 技术支援工具 型号名单 产品目录 产品亮点 TDK推出具有超低电容和钳位电压的超小型TVS二极管 TDK推出高效ESD保护的超小型TVS二极管 Previous Next 技术注释 产品和技术 TDK推出TVS二极管样品套件 TDK株式会社(东京证券交易所代码:6762)新近推出一款样品套件 (B74999T9999M099)。套件中包括十种不同类型的超紧凑TVS二极管,其中有五种属于通用型GP系列,广泛用于为智能手机、平板电脑、笔记本电脑、可穿戴设备和网络组件等应用提供过电压保护;另外五种则属于高速ULC系列,专为非常敏感的高速接口(如USB-C、Thunderbolt、HDMI、Display Port、MIPI、FireWire、DVI、S-ATA或SWP/NFC)而调校。所有过电压保护二极管均可提供超紧凑的封装,包括WL-CSP01005 (400 x 200 μm) 和WL-CSP0201 (600 x 300 μm)。 TDK推出为USB-C提供完整ESD保护的超紧凑型TVS二极管 TDK株式会社(东京证券交易所代码:6762)针对USB-C端口和其他高速接口的ESD保护应用推出一款超紧凑型TVS二极管。对于USB-C等符合USB4(第1版)规范且传输速度高达40 Gbit/s的高速接口 (Tx / Rx),ESD保护应用特别需要具有超低寄生电容和低钳位电压的TVS二极管。新的B74111U0033M060和B74121U0033M060型元件的在1 MHz条件下的寄生电容分别为0.48 pF和0.65 pF,钳位电压仅为3.8 V或3.9 V,ITLP为8 A,不会干扰信号完整性,因此非常适合此类应用。这些TVS二极管保护元件的设计ESD放电电压高达15 kV,并采用超紧凑的WLCSP 01005和WLCSP 0201扁平结构封装,高度分别为100µm和150µm,能轻松集成到USB-C SIP模块中。 应用和实例 应用注释 TDK TVS元件可保障USB4®和Thunderbolt®4端口的信号完整性——高速数据线的保护和如何提供定制的ESD保护 通用串行总线 (USB) 是一种成熟的行业串口总线标准,已经成功使用20多年,定义了串行通信协议,以及电池供电的可充电便携式设备的连接器、电缆和充电器。这些年来,USB协议支持的数据速率随着版本的更新不断提升。当下的USB4®协议支持的数据速率高达40 Gbps。最近更是发布了USB电源传输 (PD) 充电协议。这一重大进展意味着通过USB插头能大幅缩短任何外围设备所需的充电时间,即使其电池容量在不断增加。最新的市场进展推动了技术趋势的发展,不仅满足了厂商产品的要求,同时也是对所使用设备的一次标准化尝试。作为广泛使用的解决方案之一,USB Type-C®连接器支持高达100 W的电源选项,能很好地满足上述所有要求。 应用注释 单对以太网:如何实现 10Base-T1L 边缘对更高数据速率的需求日益高涨。随着摄像机和视频系统的占用空间不断减小,及其在安全、安防和质量应用中的普及,它们的采用量大幅增加,从而推高了数据速率的需求。另外,高速数据记录设备、嵌入式Web服务器和监控系统等其它系统也对及时的数据传输提出了要求。 随着网络中的节点数量不断增加,用户保留现有生态系统的意愿就更加坚定。以太网协议和安全层,以及众所周知的安装、维护和管理流程可有效降低网络的总拥有成本 (TCO),优化投资回报率 (ROI)。 工业应用重点关注 10 Mbps 的网速,因为这足以解决当前大多数现场总线应用中的数据速率和覆盖范围问题。针对10Base-T1L应用,TDK 可提供广泛的电感器系列,包括共模扼流圈 (CMC)、隔离电感器(隔离耦合电感器)和差模电感器 (DMI)。 其他内容 TVS二极管的介绍 超薄TVS二极管: 面向小型ICT解决方案的高效ESD保护器件 技术支援工具 TVS二极管 样品套装 相关信息 技术资料库 应用指南 环境认证/材料规格书 TDK产品特性 瞬态电压抑制器 (TVS) 二极管可保护电压敏感元件不受静电放电 (ESD) 影响。TDK推出的EIA 01005和EIA 0201 TVS二极管均可采用纤薄且紧凑的芯片级封装,非常适合狭小空间的电路保护应用。其小型化封装专为消费电子应用而设计,广泛适用于智能手机、平板电脑、可穿戴设备、无线耳机或助听器等。 新闻 2023年9月21日 过电压保护: TDK推出TVS二极管样品套件 2023年8月25日 已公开游戏/周边设备应用指南。 2023年8月10日 已更新基础设施电源应用指南。 2023年7月3日 2023年7月3日 关于提供远程EMC测试服务的通知 2023年5月17日 过电压保护: TDK推出为USB-C提供完整ESD保护的超紧凑型TVS二极管 RSS All News
