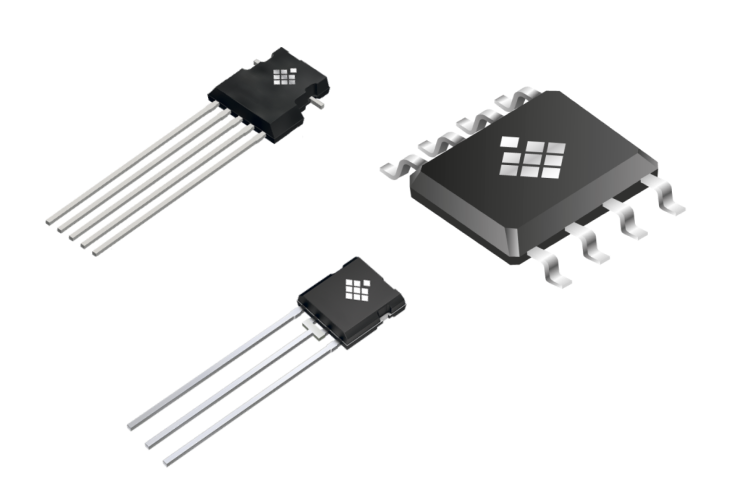

直接角度传感器 直接角度传感器通过测量磁场的正弦和余弦分量来捕获磁场矢量。来自TDK-Micronas的新3D HAL技术使其成为可能。垂直霍尔板测量芯片平面上的磁场分量，而不测量垂直于芯片表面的分量。这种传感器直接通过与测量的角度或位置成比例的输出信号提供角度和位置信息。 HAL 37xy系列传感器可以测量BX、BY和BZ三个磁场分量。这为位置检测提供了一套潜在的应用，例如宽度距离、角度或贯穿轴角测量。芯片上信号处理计算出两个磁场分量的角度，并将该值转换为输出信号。传感器在规定的温度范围内表现出优异的漂移性能，从而为角度或线性测量提供了一种新级别的精度。传感器具有任意可编程步进线性特性，用于输出信号的线性化。主要特性可以通过对非易失性存储器进行编程来调整到磁路上。 传感器包含先进的机载诊断功能，这会加强故障安全检测.该装置是为汽车和工业用途而设计的。 HAC 37xy的特点是用于改善电磁兼容性(EMC)和无PCB用途的集成电容器。HAR 37 xy是HAL 37 xy系列的双模具版本。每个传感器提供真正的冗余，因为它由两个堆叠在一个封装中独立的模具构成。堆叠模结构保证了两个模具都能检测到相同的磁场位置，从而产生同步测量输出。 查看更多 产品检索 型号搜索 输入产品型号即可查找对应产品，支持部分型号搜索。 特性值搜索 通过尺寸、电气特性等参数，查找符合要求的产品。 产品目录 您可以下载并查阅包含各产品尺寸、电气特性等详细信息的数据手册。 Product Spotlights 精选内容 TDK现推出带集成去耦电容器的杂散场稳健性3D HAL®位置传感器 2021年7月7日 阅读更多 TDK宣布已对3D HAL® HAL 37xy直角传感器系列进行了ASIL-B升级 2021年7月7日 阅读更多 TDK发布SPC接口的新型抗杂散场3D HAL®位置传感器 2020年9月20日 阅读更多 带有杂散场补偿和SPI接口的3D位置霍尔传感器HAL®3900 2019年10月9日 阅读更多 3D position Hall sensor product line with unique stray field compensation 2018年11月14日 阅读更多 新的霍尔效应传感器编程工具 2018年7月18日 阅读更多 基于3D HAL®技术的磁传感器，备有冗余并且具有灵活输出 2018年7月7日 阅读更多 技术注释 技术文章 其他内容 Magnetic Sensors and Motor Controllers 阅读更多 其他内容 产品演示 阅读更多 产品和技术 HAL® 39xy – 具有杂散磁场补偿的3D霍尔效应位置传感器 HAL39xy产品系列的特色是具有杂散场补偿，这一优势是基于高灵活性多维度磁场测量结构。本篇文章就TDK直接角度传感器 HAL 39xy，针对能够对各位有帮助的信息进行简单易懂的说明。 阅读更多 显示全部 技术相关链接 技术支援工具 News最新信息 RSS Feed 新闻稿 磁传感器: TDK 推出具备外部信号处理能力的全新抗杂散场 3D 磁位传感器 2024年6月4日 新闻稿 磁传感器: TDK 推出具备模拟和开关输出的新型双芯片抗杂散场 3D 位置传感器 2024年3月14日 新闻稿 磁传感器: TDK 发布适用于汽车和工业应用场景的全新 ASIL C 级杂散场稳健型 3D HAL® 传感器 2023年11月28日 产品新闻 已公开游戏/周边设备应用指南。 2023年8月25日 产品新闻 已更新基础设施电源应用指南。 2023年8月10日 技术支援 2023年7月3日 关于提供远程EMC测试服务的通知 2023年7月3日 显示全部 其他相关链接 应用指南
