轴向电容器

B40700A5128M002

产品状态
量产体制
用途
车载
特点
High Ripple CurrentHigh Ripple Current
Low ESRLow ESR
High VibrationHigh Vibration
Forced CoolingOptimized for Forced Cooling
系列
B40700
Simulate Useful Life
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreePb Free

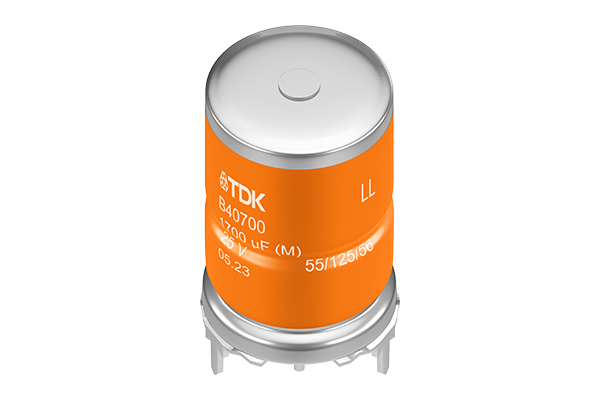

图片仅供参考，并展示示范产品。

尺寸

直径 (D)
14mm +1.5mm
长度 (L)
25mm +3.0mm
详细信息
请参照规格书

电气特性

额定电容
1200μF ±20% (100Hz, 20°C)
额定电压 VR [DC]
25V
浪涌电压 Vs [DC]
28.75V
额定纹波电流 IAC, R
8.5A (20kHz, Ta=125°C)
最大纹波电流 IAC, max.
25.0A (20kHz, Tc=125°C)
ESRmax.
5.4mΩ (20kHz, 20°C)
7.4mΩ (20kHz, -40°C)
耗散因数 tan δ
漏电流
180μA (25V, 20°C, 5min)
ESL (自身电感)
6nH
最低温度
-55°C
上限工作温度
150°C
额定使用寿命
>4000h
其他详细信息
请参照规格书

其他

Vibration Resistance
30g
Vibration Fixation Method
Case
端子类型
Soldering star
端子数据
2-pin
设计
PET insulation sleeve orange
参考标准
Sectional specification IEC 60384-4
AEC-Q200
焊接方法
Wave and selective wave
Welding
包装形式
吸塑包装
包装个数
480pcs
最低订购量
4800pcs
重量
6.1g
其他详细信息
请参照规格书
