轴向电容器

B41699A5109Q001

新产品
产品状态
量产体制
用途
车载
特点
High CVHigh CV Product
High VibrationHigh Vibration
Forced CoolingOptimized for Forced Cooling
系列
B41699
Simulate Useful Life
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSReachPb Free

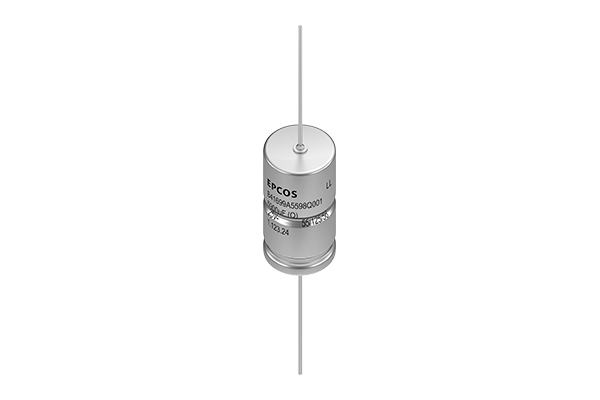

图片仅供参考，并展示示范产品。

尺寸

直径 (D)
21mm +0.3mm
长度 (L)
39mm +0.9mm
详细信息
请参照规格书

电气特性

额定电容
10000μF +30,-10% (20°C)
额定电压 VR [DC]
25V
浪涌电压 Vs [DC]
28.75V
额定纹波电流 IAC, R
11.5A (10kHz, Ta=125°C)
最大纹波电流 IAC, max.
29.8A (10kHz, Tc=125°C)
ESRmax.
39mΩ (100Hz, 20°C)
196mΩ (100Hz, -40°C)
耗散因数 tan δ
漏电流
1500μA (25V, 20°C, 5min)
ESL (自身电感)
45nH
最低温度
-55°C
上限工作温度
140°C
额定使用寿命
>4000h
其他详细信息
请参照规格书

其他

Vibration Resistance
20g
Vibration Fixation Method
Case
端子类型
Axial-lead
端子数据
Axial long leads
设计
Without insulation
参考标准
Sectional specification IEC 60384-4
AEC-Q200
焊接方法
Wave and selective wave
Welding
包装形式
Axial Pallet
包装个数
140pcs
最低订购量
3080pcs
重量
20g
其他详细信息
请参照规格书
