信号线的共模扼流圈/滤波器

B82791H0015A025

产品状态
量产体制
用途
一般等级
特点
Wire Wound绕线
Signal一般信号线
B82791H15
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSHalogen FreePb Free

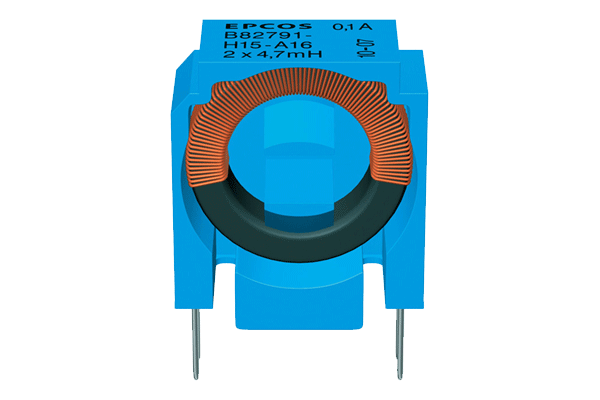

图片仅供参考,并展示示范产品。

尺寸

长度(L)
15.20mm Nom.
宽度(W)
7.40mm Nom.
厚度 | 高低
17.60mm Max.

电气特性

共模阻抗 [Typ.]
6.6kΩ at 100kHz (参考)
共模电感
10mH Typ. at 10kHz
额定电流
100mA
额定电压
80VDC
42VAC
绝缘电阻 [Min.]
直流电阻
1.2Ω Typ.

其他

使用温度范围
-40~125°C
焊接方法
流体
包装形式
散装 (纸托盘)
包装个数
200pcs
重量
3g
备注
vertical; without potting
