铁氧体磁芯

B64290L0699X037

产品状态
量产体制
磁芯形状
环形磁心(环形磁心)
特点
EMIEMI
材料名称
Mn-Zn
铁氧体材料
T37
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

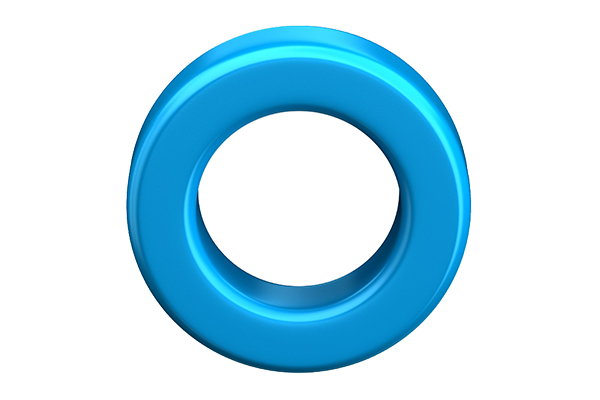

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
R 63/38/25
其他详细信息
请参照规格书

电气特性

Core Factor
0.5mm⁻¹
Effective Cross-Sectional Area
305.9mm²
Effective Magnetic Path Length
152.1mm
Effective Core Volume
46530mm³
AL Value / (nH / N²)
13900 ±25%
铁心损耗 / (W / set) [Max.]
Air Gap
0 mm
重量
240g

电气特性 (材料)

初始磁导率 μi
6500 Nom.
饱和磁通密度 Bs / mT
240 (100°C)
居里温度 Tc [Min.]
130°C
铁心损耗 / (kW / m³) [Max.]
