铁氧体磁芯

B65875B0000R087

磁芯形状
PQ(PQ)
特点
GeneralFor general purpose
材料名称
Mn-Zn
铁氧体材料
N87
状态
量产体制量产体制
品牌
EPCOS
  • 铁氧体磁芯 B65875B

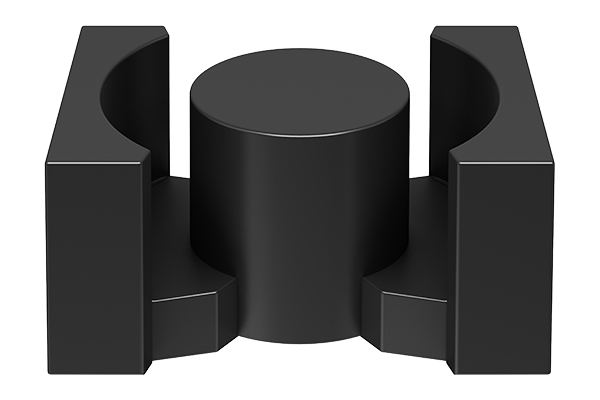

  • 铁氧体磁芯 B65875B

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
PQ 20/16
其他详细信息
请参照规格书

电气特性

Core Factor
0.588mm⁻¹
Effective Cross-Sectional Area
63.2mm²
Effective Magnetic Path Length
37.2mm
Effective Core Volume
2360mm³
AL Value / (nH / N²)
3100 +30,-20%
铁心损耗 / (W / set) [Max.]
1.4 (200mT, 100kHz, 100°C)
Air Gap
0 mm
重量
13g

电气特性 (材料)

初始磁导率 μi
2200 Nom.
饱和磁通密度 Bs / mT
390 (100°C)
居里温度 Tc [Min.]
210°C
铁心损耗 / (kW / m³) [Max.]
375
