铁氧体磁芯

B66383G0000X187

产品状态
量产体制
磁芯形状
E(EE)
特点
GeneralFor general purpose
材料名称
Mn-Zn
铁氧体材料
N87
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSPb Free

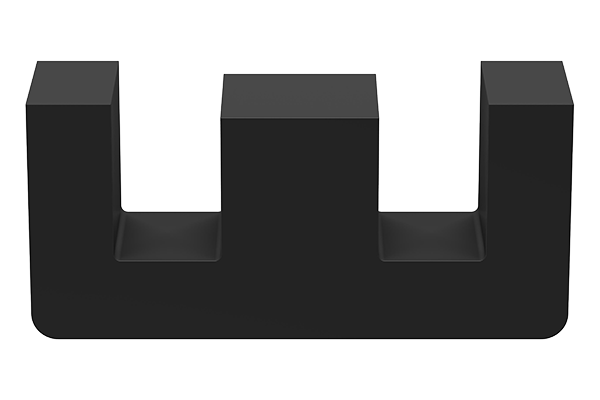

图片仅供参考，并展示示范产品。

尺寸

Size (IEC 62317) AxBxC
E 47/20/16
其他详细信息
请参照规格书

电气特性

Core Factor
0.38mm⁻¹
Effective Cross-Sectional Area
233mm²
Effective Magnetic Path Length
89mm
Effective Core Volume
20700mm³
AL Value / (nH / N²)
5600 +30,-20%
铁心损耗 / (W / set) [Max.]
11.1 (200mT, 100kHz, 100°C)
Air Gap
0 mm
重量
106g

电气特性 (材料)

初始磁导率 μi
2200 Nom.
饱和磁通密度 Bs / mT
390 (100°C)
居里温度 Tc [Min.]
210°C
铁心损耗 / (kW / m³) [Max.]
375
