B82480E8703M620

产品状态
量产体制
用途
车载等级
特点
AEC-Q200AEC-Q200
No Directivity无方向性
Wire Wound绕线
Shield磁屏蔽
Ferrite Core铁氧体磁芯
Dual Coil双线圈
系列 | 型
B82480E8
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

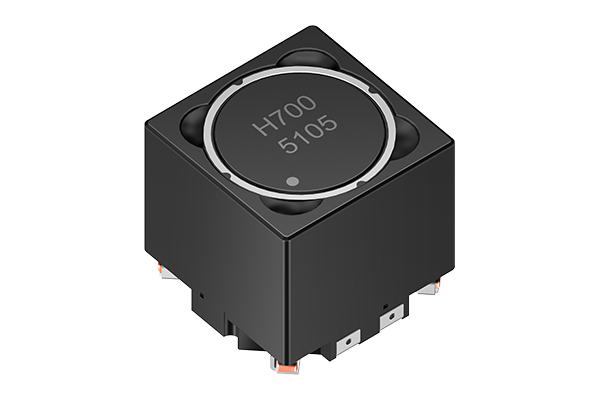

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
15.50mm Max.
宽度(W)
15.50mm Max.
厚度 | 高低
14.50mm Max.

电气特性

电感
70μH ±20% at 100kHz
额定电流(基于L变化) [Typ.]
6A (30% Down)
额定电流(基于L变化) [Min.]
5.2A (30% Down)
额定电流(基于温度上升) [Typ.]
4.6A (40°C Rise)
额定电流(基于温度上升) [Min.]
直流电阻 [Typ.]
99.2mΩ
直流电阻 [Max.]
115mΩ

其他

使用温度范围(包括自我温度上升)
-55～150°C
焊接方法
回流
AEC-Q200
YES
包装形式
塑封编带 (330mm卷筒、帯宽 32mm)
包装个数
175pcs
重量
Approx. 10g
