SMD/SMT 电感器(线圈)

KLZ1608MHR4R7WTD25

产品状态
量产体制
用途
车载等级
特点
AEC-Q200AEC-Q200
No Directivity无方向性
Multilayer积层
Shield磁屏蔽
Ferrite Core铁氧体磁芯
Soft树脂电极品
系列 | 型
KLZ-HR
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

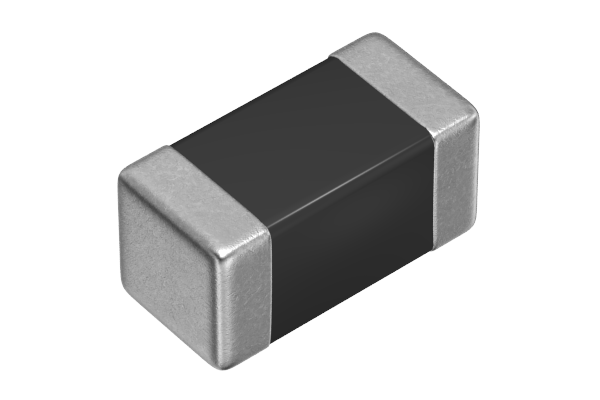

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
1.60mm ±0.15mm
宽度(W)
0.80mm ±0.15mm
厚度 | 高低
0.80mm ±0.15mm
推荐焊盘布局(A)
0.60mm Nom.
推荐焊盘布局(B)
0.80mm Nom.
推荐焊盘布局(C)
0.80mm Nom.

电气特性

电感
4.7μH ±20% at 2MHz
额定电流(基于L变化) [Typ.]
额定电流(基于L变化) [Max.]
120mA (50% Down)
额定电流(基于温度上升) [Typ.]
350mA (20°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
500mΩ
直流电阻 [Max.]
650mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-55～150°C
焊接方法
回流
烙铁焊接
AEC-Q200
YES
包装形式
纸编带 (180mm卷筒、帯宽 8mm)
包装个数
4000pcs
重量
0.004g
