SMD/SMT 电感器(线圈)

SLF7055T-6R8N2R8-3PF

产品状态
停止生产计划
推荐代替型号 : VLS5045EX-6R8M (不保证其兼容性。)
停产发布日期 : 2024年5月14日
最后订单日期 : 2026年3月31日
最后出货日期 : 2026年12月31日
用途
一般等级
特点
Wire Wound绕线
Shield磁屏蔽
Ferrite Core铁氧体磁芯
系列 | 型
SLF
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachPb Free

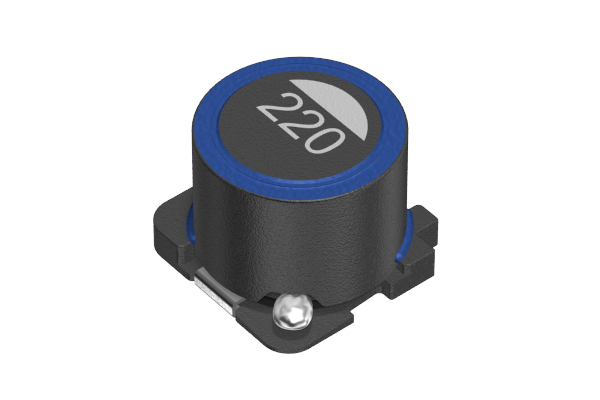

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
7.00mm ±0.20mm
宽度(W)
7.00mm ±0.20mm
厚度 | 高低
5.50mm ±0.30mm
推荐焊盘布局(A)
1.50mm Nom.
推荐焊盘布局(B)
4.80mm Nom.
推荐焊盘布局(C)
2.20mm Nom.

电气特性

电感
6.8μH ±30% at 100kHz
额定电流(基于L变化) [Typ.]
额定电流(基于L变化) [Max.]
3A (10% Down)
额定电流(基于温度上升) [Typ.]
2.8A (30°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
34mΩ
直流电阻 [Max.]
44.2mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-40～105°C (包括自我温度上升)
焊接方法
回流
烙铁焊接
AEC-Q200
NO
包装形式
塑封编带 (330mm卷筒)
包装个数
1000pcs
重量
0.8g
