SMD/SMT 电感器(线圈)

SPM4020T-R10N-DZ

产品状态
量产体制
用途
车载等级
特点
AEC-Q200AEC-Q200
Wire Wound绕线
Shield磁屏蔽
Metal Core金属磁芯
系列 | 型
SPM
状态
量产体制量产体制
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

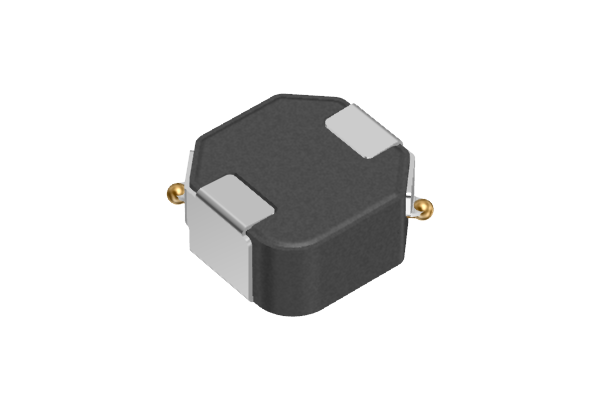

图片仅供参考，并展示示范产品。

尺寸

长度(L)
4.30mm +0.30,-0.20mm
宽度(W)
4.10mm +0.30,-0.20mm
厚度 | 高低
2.00mm Max.
推荐焊盘布局(A)
1.50mm Nom.
推荐焊盘布局(B)
2.40mm Nom.
推荐焊盘布局(C)
2.30mm Nom.

电气特性

电感
100nH ±30% at 100kHz
额定电流(基于L变化) [Typ.]
24.6A (20% Down)
额定电流(基于L变化) [Max.]
额定电流(基于温度上升) [Typ.]
11.3A (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
4.5mΩ
直流电阻 [Max.]
4.95mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-55～155°C (包括自我温度上升)
焊接方法
回流
烙铁焊接
AEC-Q200
YES
包装形式
塑封编带 (180mm卷筒、帯宽 12mm)
包装个数
500pcs
重量
0.16g
FIT (Failure In Time)
Please contact us
