SMD/SMT 电感器(线圈)

TFM252012ALMAR22MTAA

产品状态
量产体制
用途
车载等级
特点
AEC-Q200AEC-Q200
No Directivity无方向性
Thin-film薄膜
Shield磁屏蔽
Metal Core金属磁芯
Soft树脂电极品
系列 | 型
TFM-ALMA
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

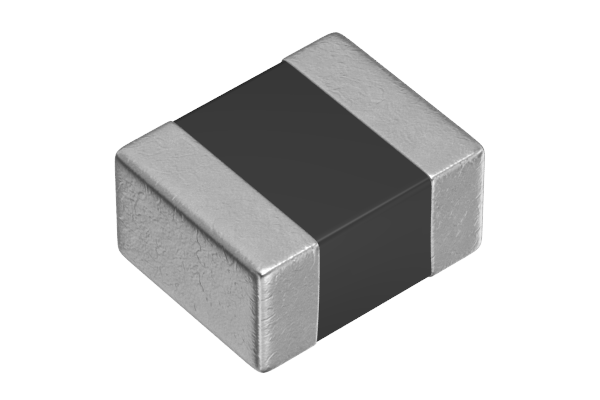

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
2.50mm ±0.20mm
宽度(W)
2.00mm ±0.20mm
厚度 | 高低
1.20mm Max.
推荐焊盘布局(A)
0.70mm Nom.
推荐焊盘布局(B)
1.50mm Nom.
推荐焊盘布局(C)
2.00mm Nom.

电气特性

电感
220nH ±20% at 1MHz
额定电流(基于L变化) [Typ.]
9A (30% Down)
额定电流(基于L变化) [Max.]
8A (30% Down)
额定电流(基于温度上升) [Typ.]
8.5A (40°C Rise)
额定电流(基于温度上升) [Max.]
6.7A (40°C Rise)
直流电阻 [Typ.]
8mΩ
直流电阻 [Max.]
13mΩ
额定电压 [Max.]
20V
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-55～150°C (包括自我温度上升)
焊接方法
回流
AEC-Q200
YES
包装形式
塑封编带 (180mm卷筒、帯宽 8mm)
包装个数
3000pcs
重量
0.035g
目录

分销商库存信息

将页面另存为 PDF

分销商名单
