SMD/SMT 电感器(线圈)

VLBU9664100LT-R10L

产品状态
量产体制
用途
一般等级
特点
No Directivity无方向性
Wire Wound绕线
Ferrite Core铁氧体磁芯
系列 | 型
VLBU
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

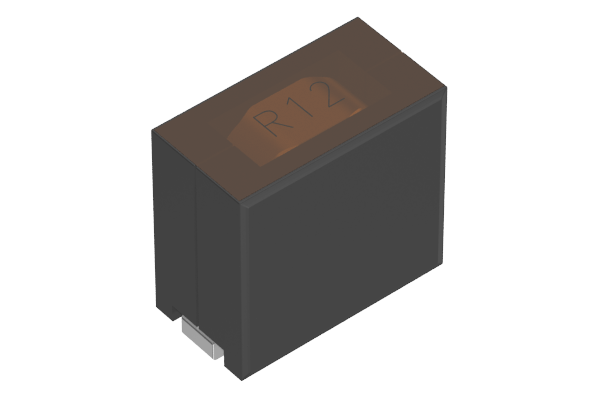

图片仅供参考，并展示示范产品。

尺寸

长度(L)
9.60mm Max.
宽度(W)
6.40mm Max.
厚度 | 高低
10.00mm Max.
推荐焊盘布局(A)
3.85mm Nom.
推荐焊盘布局(B)
2.70mm Nom.
推荐焊盘布局(C)
2.70mm Nom.

电气特性

电感
100nH ±15% at 100kHz
额定电流(基于L变化) [Typ.]
110A (20% Down)
额定电流(基于L变化) [Max.]
额定电流(基于温度上升) [Typ.]
75A (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
125μΩ
直流电阻 [Max.]
138μΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-40～125°C (包括自我温度上升)
焊接方法
回流
烙铁焊接
AEC-Q200
NO
包装形式
塑封编带 (330mm卷筒、帯宽 24mm)
包装个数
400pcs
重量
2.6g
