SMD/SMT 电感器(线圈)

VLS252010ET-2R2M

产品状态
量产体制(新设计非推荐)
推荐代替型号 : VLS252010CX-2R2M-1 (不保证其兼容性。)
用途
一般等级
特点
Wire Wound绕线
Shield磁屏蔽
Ferrite Core铁氧体磁芯
系列 | 型
VLS-E
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

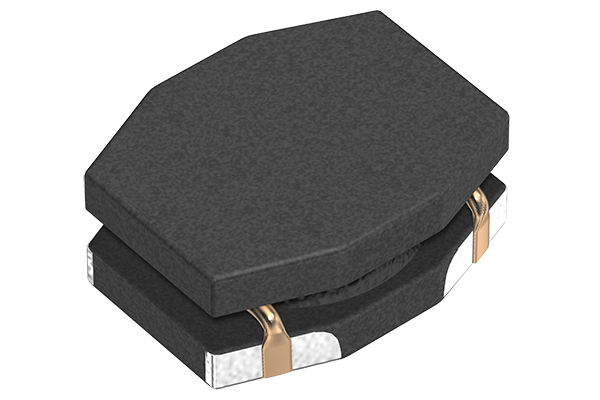

图片仅供参考，并展示示范产品。

尺寸

长度(L)
2.50mm ±0.10mm
宽度(W)
2.00mm ±0.10mm
厚度 | 高低
1.00mm Max.
推荐焊盘布局(A)
0.85mm Nom.
推荐焊盘布局(B)
0.80mm Nom.
推荐焊盘布局(C)
2.00mm Nom.

电气特性

电感
2.2μH ±20% at 1MHz
额定电流(基于L变化) [Typ.]
1.3A (30% Down)
额定电流(基于L变化) [Max.]
1.2A (30% Down)
额定电流(基于温度上升) [Typ.]
1.2A (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
158mΩ
直流电阻 [Max.]
190mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-40～105°C (包括自我温度上升)
焊接方法
回流
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒)
包装个数
2000pcs
重量
0.017g
目录

将页面另存为 PDF

分销商名单

联系我们

产品信息

全部收起 全部展开

文件

3rd Party ECAD models

  • SnapMagic
    SnapMagic

特色内容

VLS系列功率电感器

VLS系列功率电感器是凝聚了TDK丰富材料技术和制造工艺结晶而开发的绕组及磁屏蔽（树脂）型的电感器。大致可分为VLS-HBX/HBU系列、VLS-CX/CX-H系列、VLS-EX/AF/EX-H/EX-D系列...

特性图表 (这是参考数据，并不保证产品的特性。）
