SMD/SMT 电感器(线圈)

VLS252012ET-3R3M

产品状态
量产体制(新设计非推荐)
推荐代替型号 : VLS252010CX-3R3M-1 (不保证其兼容性。)
用途
一般等级
特点
Wire Wound绕线
Shield磁屏蔽
Ferrite Core铁氧体磁芯
系列 | 型
VLS-E
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

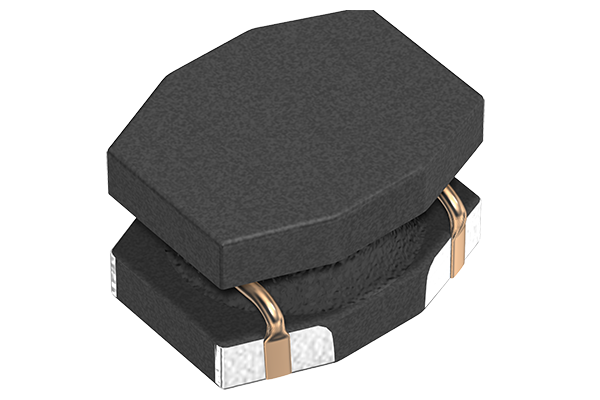

图片仅供参考，并展示示范产品。

尺寸

长度(L)
2.50mm ±0.10mm
宽度(W)
2.00mm ±0.10mm
厚度 | 高低
1.20mm Max.
推荐焊盘布局(A)
0.85mm Nom.
推荐焊盘布局(B)
0.80mm Nom.
推荐焊盘布局(C)
2.00mm Nom.

电气特性

电感
3.3μH ±20% at 1MHz
额定电流(基于L变化) [Typ.]
1.4A (30% Down)
额定电流(基于L变化) [Max.]
1.25A (30% Down)
额定电流(基于温度上升) [Typ.]
980mA (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
227mΩ
直流电阻 [Max.]
272mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-40～105°C (包括自我温度上升)
焊接方法
回流
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒)
包装个数
2000pcs
重量
0.024g
