SMD/SMT 电感器(线圈)

VLS6045AF-100M

产品状态
量产体制(新设计非推荐)
推荐代替型号 : VLS6045EX-100M (不保证其兼容性。)
用途
一般等级
特点
Wire Wound绕线
Shield磁屏蔽
Ferrite Core铁氧体磁芯
系列 | 型
VLS-AF
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

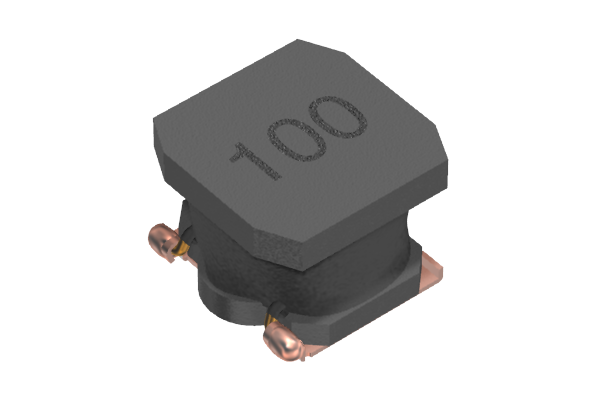

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
6.00mm ±0.30mm
宽度(W)
6.00mm ±0.30mm
厚度 | 高低
4.50mm Max.
推荐焊盘布局(A)
1.90mm Nom.
推荐焊盘布局(B)
2.30mm Nom.
推荐焊盘布局(C)
5.10mm Nom.

电气特性

电感
10μH ±20% at 100kHz
额定电流(基于L变化) [Typ.]
额定电流(基于L变化) [Max.]
3A (30% Down)
额定电流(基于温度上升) [Typ.]
3.4A (40°C Rise)
额定电流(基于温度上升) [Max.]
直流电阻 [Typ.]
54mΩ
直流电阻 [Max.]
70.2mΩ
额定电压 [Max.]
自我共振频率 [Min.]
自我共振频率 [Typ.]
Q [Min.]
Q [Typ.]

其他

使用温度范围
-40～105°C (包括自我温度上升)
焊接方法
回流
AEC-Q200
NO
包装形式
塑封编带 (330mm卷筒、帯宽 12mm)
包装个数
1500pcs
重量
0.6g
FIT (Failure In Time)
