贴片压敏电阻/陶瓷瞬时电压抑制器

AVR-M1005C080MTABB

产品状态
量产体制
用途
一般等级
用途详细
SwitchSwitch
HeadphoneAudio (Headphone)
SpeakerAudio (Speaker)
特点
Ultra Low Clamp超低钳位电压
系列
AVR
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

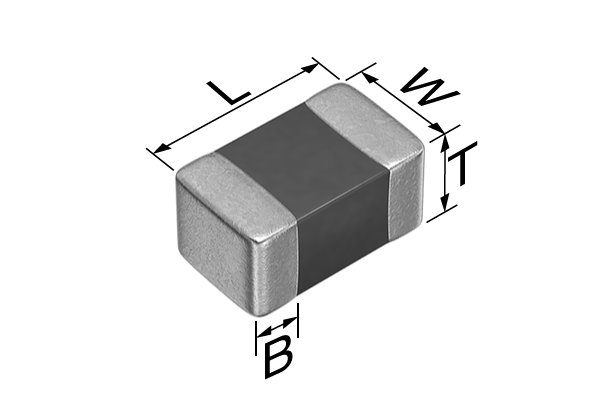

图片仅供参考，并展示示范产品。

3D模型

尺寸

长度(L)
1.00mm ±0.05mm
宽度(W)
0.50mm ±0.05mm
厚度 | 高低
0.50mm ±0.05mm
端子宽度(B)
0.10mm Min.
推荐焊盘布局(PA)
0.40mm ±0.10mm
推荐焊盘布局(PB)
0.40mm ±0.05mm
推荐焊盘布局(PC)
0.40mm +0.10,0.00mm

电气特性

压敏电压 (Nom.) @ 1mA
8V
最大容许电路电压 [DC]
5.5V
电容 (Typ.)
100pF
最大钳位电压 [8/20μs]
15V
最大浪涌电流 [8/20μs]
3A
ESD钳位电压 [2kV]
Vave≤20V
ESD钳位电压 [8kV]
Vave≤20V
能量吸收
20mJ

其他

使用温度范围
-40～85°C
焊接方法
回流
AEC-Q200 (Environment)
NO
AEC-Q200 Electrical Transient Conduction (Pulse1)
AEC-Q200 Electrical Transient Conduction (Pulse2a)
AEC-Q200 Electrical Transient Conduction (Pulse2b)
AEC-Q200 Electrical Transient Conduction (Pulse3a)
AEC-Q200 Electrical Transient Conduction (Pulse3b)
AEC-Q200 ESD
包装形式
纸编带 (180mm卷筒)
包装个数
10000pcs
重量
0.0013g
