贴片压敏电阻/陶瓷瞬时电压抑制器

AVRH16A2C270KT200NA8

产品状态
量产体制
用途
车载等级
特点
AEC-Q200AEC-Q200
150°C150°C
系列
AVR
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReachHalogen FreePb Free

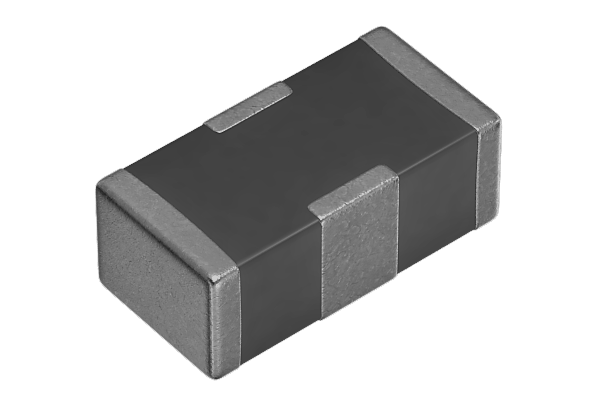

图片仅供参考，并展示示范产品。

尺寸

长度(L)
1.60mm ±0.20mm
宽度(W)
0.80mm ±0.15mm
厚度 | 高低
0.60mm ±0.10mm

电气特性

压敏电压 (Nom.) @ 1mA
27V
最大容许电路电压 [DC]
19V
电容 (Typ.)
20pF
最大钳位电压 [8/20μs]
60V
最大浪涌电流 [8/20μs]
4A
ESD钳位电压 [2kV]
40V<Vave≤60V
ESD钳位电压 [8kV]
40V<Vave≤60V
能量吸收
40mJ

其他

使用温度范围
-55～150°C
焊接方法
回流
AEC-Q200 (Environment)
YES
AEC-Q200 Electrical Transient Conduction (Pulse1)
AEC-Q200 Electrical Transient Conduction (Pulse2a)
Pass on level III (12V system) of ISO-7637-2:2011
AEC-Q200 Electrical Transient Conduction (Pulse2b)
Pass on level IV (12V system) of ISO-7637-2:2011
AEC-Q200 Electrical Transient Conduction (Pulse3a)
Pass on level IV (12V system) of ISO-7637-2:2011
AEC-Q200 Electrical Transient Conduction (Pulse3b)
Pass on level IV (12V system) of ISO-7637-2:2011
AEC-Q200 ESD
6[ ≥25000V(AD)]
包装形式
纸编带 (180mm卷筒)
包装个数
4000pcs
重量
0.0053g
