贴片压敏电阻/陶瓷瞬时电压抑制器

B72530T0110K062

产品状态
量产体制
用途
一般等级
用途详细
特点
≥15kV ESDESD 15KV以上
125°C125°C
系列
Standard series
型
CT1210K11G
品牌
EPCOS
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

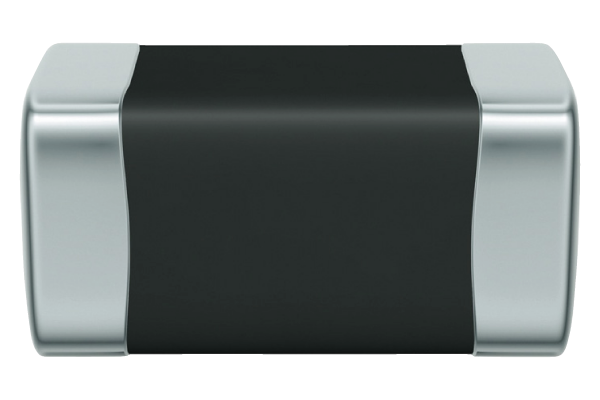

图片仅供参考，并展示示范产品。

3D模型

尺寸

L x W 尺寸
3.2mm x 2.5mm [EIA 1210]
厚度 | 高低
1.30mm Max.
其他详细信息
请参照规格书

电气特性

压敏电压 (Nom.) @ 1mA
18V
最大容许电路电压 [DC]
14V
最大容许电路电压 [AC]
11Vrms
电容 (Typ.)
2.4nF
最大钳位电压 [8/20μs]
33V
最大浪涌电流 [8/20μs]
400A
ESD钳位电压 [2kV]
32V
ESD钳位电压 [8kV]
37V
能量吸收
1.2J

其他

使用温度范围
-55～125°C
焊接方法
请参照文件(焊接说明)
AEC-Q200
NO
包装形式
请参照文件(封贴和包装)
