双工器(Diplexer)

DPX105850DT-6019A1

产品状态
量产体制
应用
W-LAN
Bluetooth
蜂窝网络频带
使用
一般等级
系列
DPX10
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

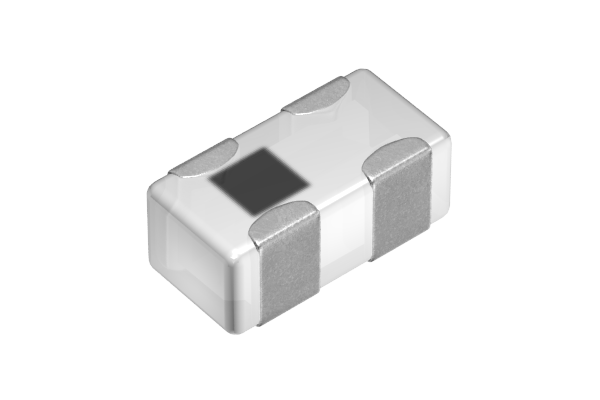

图片仅供参考,并展示示范产品。

尺寸

长度(L)
1.00mm ±0.05mm
宽度(W)
0.50mm ±0.05mm
厚度(T)
0.39mm ±0.05mm

电气特性

----- 低频带 -----
开始/停止频率
2400~2500MHz
插入损耗 [Max.]
0.5dB
衰减量 [Min.]
18dB at 4800~6000MHz
15dB at 7200~7500MHz
反射损失 [Min.]
10dB
----- 高频带 -----
开始/停止频率
5150~5850MHz
插入损耗 [Max.]
1.5dB
衰减量 [Min.]
27dB at 700~2025MHz
35dB at 2400~2690MHz
10dB at 3500~3700MHz
11dB at 7250~7800MHz
20dB at 10300~11700MHz
反射损失 [Min.]
10dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40~85°C
AEC-Q200
NO
包装形式
编带 (180mm卷筒、帯宽 8mm)
包装个数
10000pcs
重量
0.0007g
端子形状
端子数量
4
其他详细信息
请参照目录/规格书
