双工器(Diplexer)

DPX165850DT-8032A1

产品状态
量产体制
应用
W-LAN
Bluetooth
GPS
UMTS
LTE
5G
蜂窝网络频带
Band 5/6/7/8/11/12/13/14/17/18/19/20/21/26/27/28/29/32/44/45/51/67/68/74/76/81/82/83/85
使用
一般等级
系列
DPX16
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

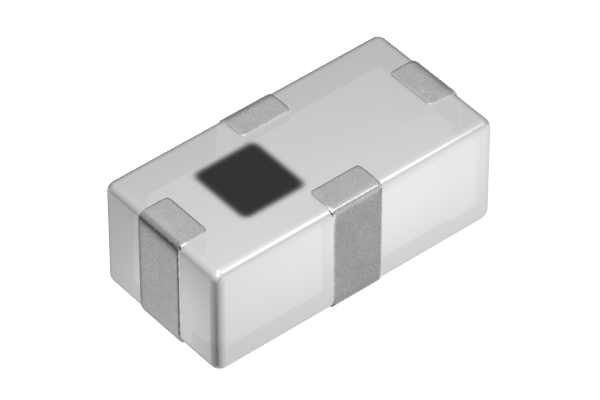

图片仅供参考，并展示示范产品。

尺寸

长度(L)
1.60mm ±0.10mm
宽度(W)
0.80mm +0.20,-0.10mm
厚度(T)
0.60mm ±0.10mm

电气特性

----- 低频带 -----
开始/停止频率
698～1607MHz
插入损耗 [Max.]
0.65dB
衰减量 [Min.]
20dB at 2400～2500MHz
20dB at 2620～2690MHz
13dB at 5150～5850MHz
反射损失 [Min.]
9.54dB
----- 高频带 -----
开始/停止频率
2400～5850MHz
插入损耗 [Max.]
0.8dB
衰减量 [Min.]
15dB at 698～960MHz
15dB at 1427～1511MHz
20dB at 1560～1607MHz
反射损失 [Min.]
9.54dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40～85°C
AEC-Q200
NO
包装形式
编带 (180mm卷筒、帯宽 8mm)
包装个数
4000pcs
重量
0.0025g
端子形状
侧
端子数量
4
其他详细信息
请参照目录/规格书
