适用于车载SerDes（LVDS）同轴电缆传输的PoC滤波用电感器和片式磁珠

PoC是 Power over Coax（同轴供电）的缩写，它是一种传输系统，通过在单根同轴电缆上同时传输 LVDS 信号和直流电源来达到减少电线数量的目的。
为了将同轴电缆上同时传输的直流电源与宽带宽信号分开，通过在信号线侧使用隔直电容，以及在电源线上使用滤波电感以防止宽带宽信号流入，这样的组合手段来实现的。
目前，由集成电路制造商和标准组织主导的通信标准有很多，如下所示，必须选择合适的电感器来匹配相应的信号传输速度和电源。

随着传感精度的提高，摄像头和雷达等传感设备的信息容量越来越大、越来越复杂、功能越来越多，需要更高的传输速度和更大的功率。 因此，PoC需要支持更高的传输速度（从约 1.5 Gbps 到 10 Gbps 或更高）和更高的供电功率（从约 1 W 到约 5 W）。

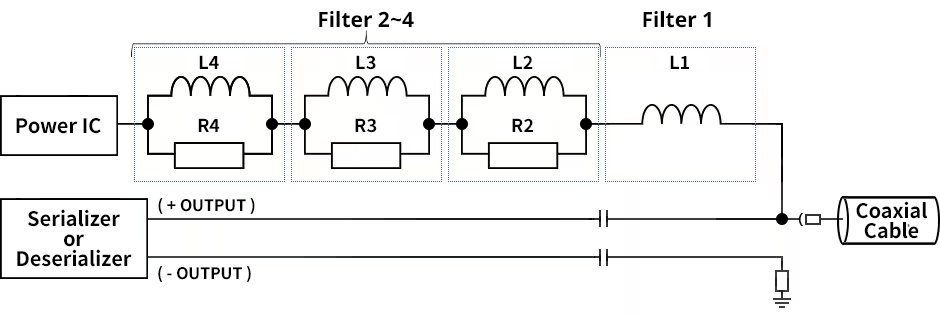

汽车摄像头模组通常空间有限，这就要求产品小型化并减少安装面积。 一般的PoC滤波组合需要约两个到四个器件(电感或磁珠)，但为了减少器件的数量，需要能够在宽带宽范围内保持高阻抗特性的产品。同时，它们还必须在高温环境下保持特性，并保证能在高达 150°C 的温度下工作。

在与上述一般PoC滤波组合配置示例相同的条件下，TDK用于PoC滤波的电感可使用一个电感来实现。 这将Rdc降低了30%，安装面积减少了35%。

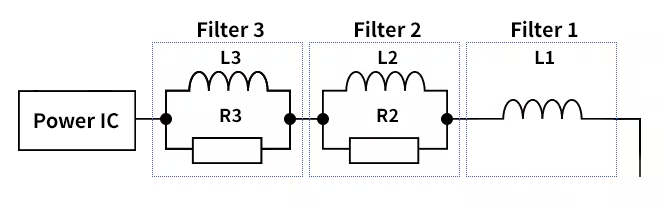

如图7所示，TDK开发了能满足不同电流和滤波等使用条件的PoC滤波专用电感器。（参考以下：图7: 解决方案示意图）MLJ1608-G系列，小尺寸，覆盖高频带，有助于节省空间；ADL系列覆盖宽带宽，使用 ADL 系列可减少滤波组合的器件数量。 作为覆盖更宽频带的单线圈解决方案，有ADL3225V和ADL32VHC和ADL8030VA系列。此外，作为大电流用的产品，有ADL4532VK系列和ADL3225VF系列。

用于PoC（同轴供电）电路滤波的TDK电感器

随着车载接口的传输速度和复杂程度不断提高，信号和电源叠加在一条线路上的PoC（同轴电缆供电）的使用也在不断发展，例如在带有 LVDS 传输功能的车载摄像头系统中。TDK拥有丰富的产品阵容，可根据所用电路的电流容量和通信速度提供滤波组合配置。

上述PoC滤波器组合是IC制造商用作参考的TDK产品示例或TDK推荐的滤波器组合。 您还可以利用以下的选型工具，选择在其他条件下合适的PoC滤波器组合。

除了已经由IC供应商批准的滤波器之外，我们还将提供一份TDK推荐滤波器的清单以及样品。如果您感兴趣，请查看下面的样品册内容，并通过 联系我们表格与我们联系。
