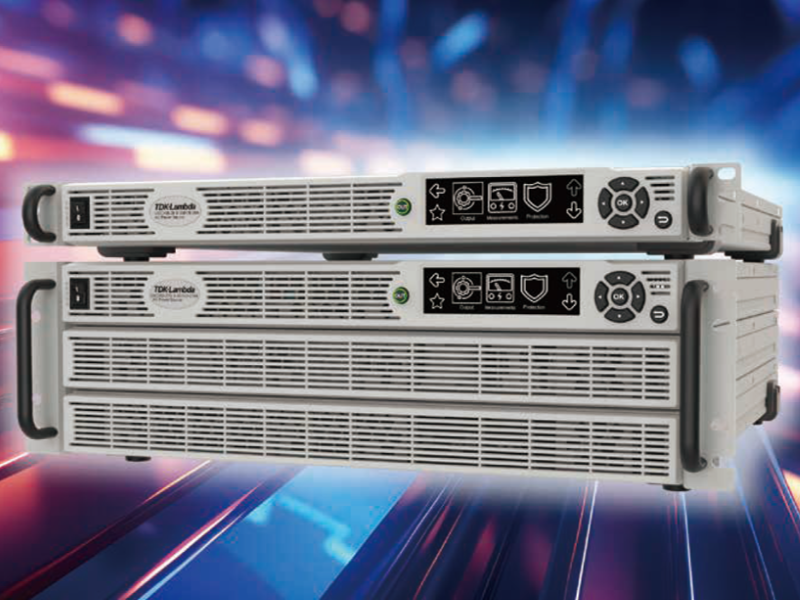

交流稳定化电源（可编程交流电源） GENESYS AC — 借出服务用于现场评估

交流稳定化电源（可编程交流电源）可高精度生成与控制任意交流波形、频率与电压。广泛用于产品评估、抗扰度试验与现场故障诊断，是重现实际运用电源环境的必备设备。以下为详细说明：

基本功能

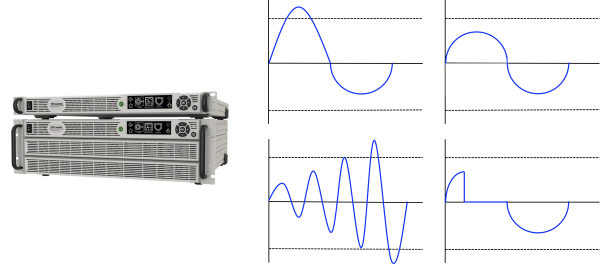

• 任意波形生成：除了正弦波外，还能生成畸变波形、电压跌落（dip）、瞬断、脉冲、叠加谐波等。

• 频率可变：可按测试需求设定频率（不同型号范围不同）。

• 电压可变：支持商用范围或更宽电压设定（例：85 V〜265 V、0〜300 V 等，不同型号范围不同）。

• 高波峰因数（Crest Factor）支持：可真实再现浪涌电流（inrush current）。

• 测量·控制·保护：具备电压、电流测量、远程控制（LAN/USB/GPIB 等）及过电流/过电压保护。

相数与功率范围

• 单相：适用于家用与小型设备测试。

• 三相：用于工业设备、逆变器与电机测试；支持三相不平衡与裂相操作。

• 大容量（kVA 至数百 kVA）：支持并联与主/从控制扩大容量。

主要使用场景

• 产品开发与评估：零部件与电子设备的瞬态响应、耐压与过流测试。

• 抗扰度试验准备：预检 IEC 61000-4-11（电压下陷）、IEC 61000-4-13（谐波）等。

• 生产检验与可靠性试验：多工况寿命与耐久性评估。

• 维护与现场解析：通过重现电压波动、下陷与瞬断进行故障诊断。

• 车辆/航运/航空：使用特定频率或变动波形确认运行。

• 受托试验服务：在高度可再现条件下提供外部测试。

选型确认点

• 输出容量（VA/kVA）与并联扩展性

• 电压/频率范围与波形精度（THD）

• 波峰因数支持（浪涌电流再现）

• 远程控制与日志功能（自动化要求）

• 保护功能（过电流/短路/过热）与安全认证

• 冷却方式与安装环境（散热、噪音）

• 维修性、厂商支持与校准服务

电气化推进、再生能源与 EV 充电基础设施扩展，导致需针对交流的试验需求显著增加。可编程交流电源能重现多样波形与瞬态现象，在下列领域尤为重要。

主要应用领域

• 电力设备：逆变器、变压器与保护装置的耐久与瞬态试验

• EV 充电器：负载波动、浪涌电流测试与 EMC 预评估

• 家电·工业设备：电压跌落与波动抗扰度检测

• 第三方试验所：多工况的标准化测试

现场要求（举例）

高精度输出电压（稳定度）：避免精密设备误动作
毫秒级高速响应：再现瞬态现象
高波峰因数支持：真实再现浪涌电流
EMC/抗扰度与波形失真（THD）的测量与降低

试验环境构建不仅依赖电源设备，也需重视计量系统（电力分析仪、记录仪）及接地/配线架构。

导入时常见问题多源于产品规格提升与各国电力/安全规范差异。为避免现场失误，选型阶段需详细评估并在实机上进行现场验证。

常见挑战与对策

1. 设备体积与安装空间

问题：传统机型体积大、重量大，可能需起重设备或提高安装成本。
对策：优先选择高功率密度与小体积机型，提前确认搬入路径与安装工序。

2. 产品整合与海外出口的认证

问题：部分设备缺乏 CE/UL 等全球认证，对嵌入或出口造成障碍。
对策：针对嵌入或出口场景，优先选择已取得所需认证的机型，事前确认目的国法规。

3. 是否满足试验要求（响应性、波形再现、噪声耐性）

问题：若响应时间、THD 或浪涌电流不足，实际测试可能失效。
对策：通过产品借出现场评估在真实环境中验证响应性、波形与抗噪能力，并以测量模板记录验证结果。

GENESYS AC 的要点

峰值（高波峰因数）：行业领先的峰值再现能力，支持高峰值电流需求的试验。

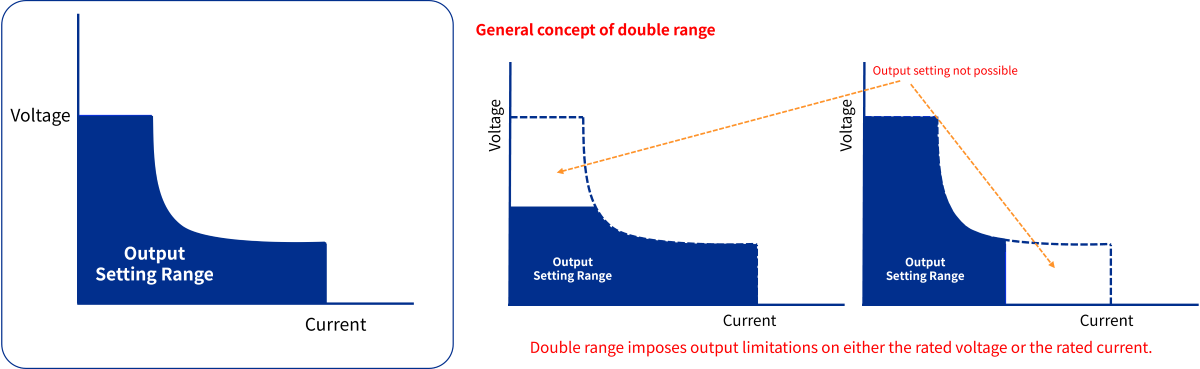

单量程（Single range）支持：可覆盖宽负载范围且无需量程切换的型号。
小型化·高功率密度：实现同等 kVA 下更低机箱高度，兼容 19 英寸机架，便于搬入与安装，降低设备安装成本与工时。

导入时请务必确认「物理条件（尺寸、搬入）」「认证」「试验再现性」三项，如有必要请使用现场借出产品进行验证，以降低安装成本并提升测试可靠性。

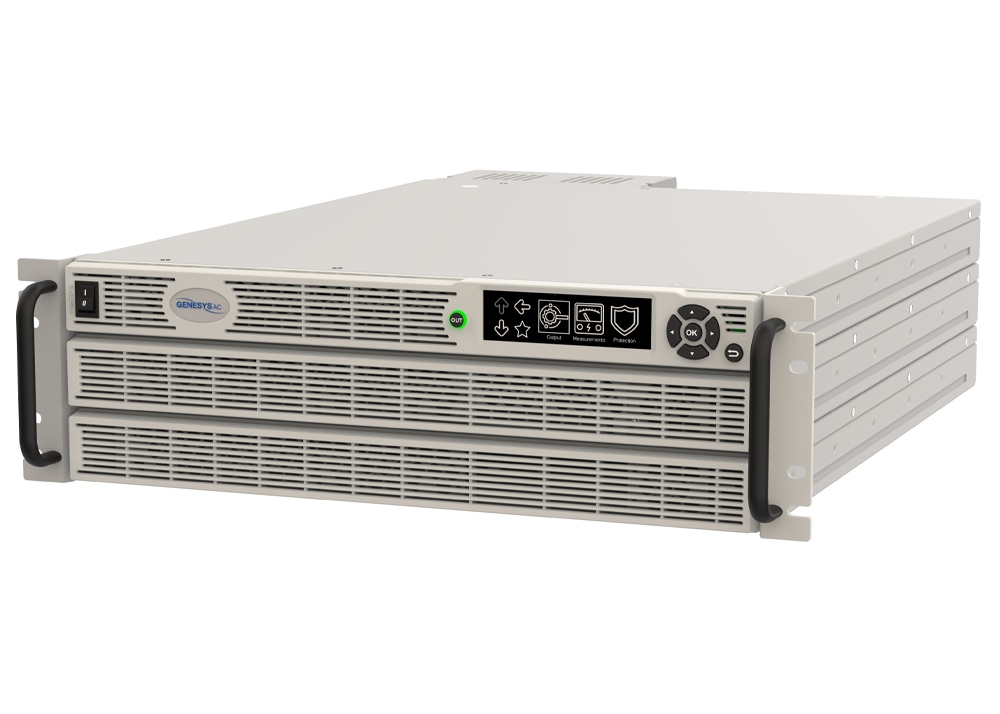

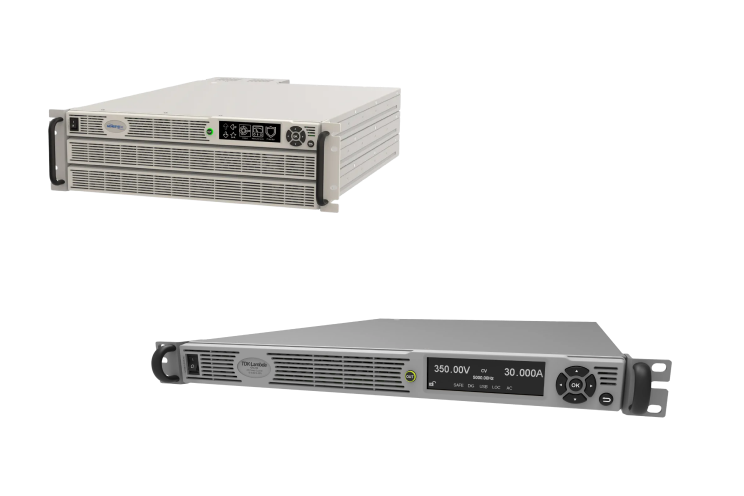

交流稳定化电源不仅能提供高精度交流输出，还可生成多样波形以复现各种异常电源状况，用于特性测试与评估。GENESYS AC 是面向「高功率×小型化×全球认证」的可编程交流稳定化电源系列。

业界最高水平的输出电压和输出频率

无需切换的单一量程

安规认证&质保

操作面板

并联连接

免费保修期

大功率系统的需求常带来超高尺寸、数百公斤重量需起重机、以及承重与现场施工等问题。采用 GENESYS AC 可显著节省安装空间与体积，并减少运输/安装/撤离的工时与费用。

问题

• 大型设备需起重机或特殊搬运，延长工期
• 机架高度差异可能影响安装可行性
• 搬入、安装、配线与调试需大量人力与时间

GENESYS AC 的解决

高功率密度：在较低高度实现相同 kVA，便于搬入与节省机架空间
并联连接：可灵活构建容量，便于局部替换与扩展
结果：缩短安装期、消除起重需求、减少现场工时（节省率视现场条件而定）
注：多数交流稳定化电源设计为 19 英寸机架兼容，横向宽度相同，差异主要表现在高度。

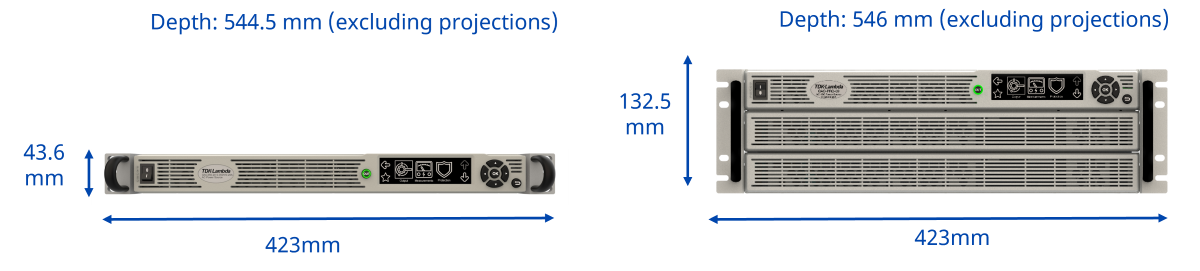

例：构建45kVA时交流稳压电源的尺寸

大多数交流稳压电源都设计为可安装在19英寸机架上，因此宽度为相同尺寸，尺寸的标准以高度为指标。

TDK 提供实机借出服务，帮助客户在导入前于现场验证并解决问题，请积极利用。

• 评价例①：评估设定精度与输出稳定性

• 评价例②：验证软件功能

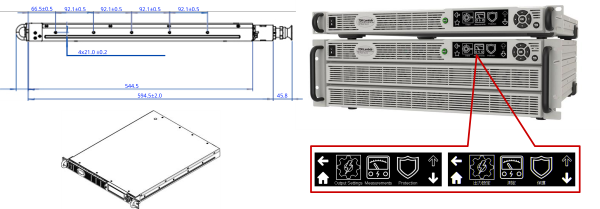

• 评价例③：确认外形尺寸与操作性

• 评价例④：评估与现有试验环境与被测产品的适配性

借出计划说明

在导入前可申请产品借出，亲自试用以确认操作与适配性

借出期间，销售与技术团队将持续提供使用指导与支援

＜注意点＞

Q. 配送费由谁承担？
A. 因各个据点不同，详情请先咨询。

Q. 借出期限多长？
A. 视库存与借出状况而定，请咨询就近营业所。

Q. 若不会操作，是否提供支援？
A. 我们的营业与技术团队将提供支援，请随时联系。

Q. 操作软件是否收费？
A. 操作软件已提供。基于某些试验规范的专用软件选项为付费服务，请在借出期间一并确认。
