大功率MnZn铁氧体PEL95材料

目前，TDK的大功率MnZn铁氧体已采用PE22和PC40材料实现量产。为了满足更低功率损耗和更高效率的需求，我们特意在大功率MnZn铁氧体产品线中新增了PC95系列。
此外，PEL95材料尤其适合高效率应用。
其特点包括在相对较低的温度范围（100度或更低）内损耗较低，与传统材料相比，可望降低磁芯损耗，特别是对于大磁芯，从而使变压器实现更高的效率。
例如，EV快速充电系统要求低发热和高功率驱动，因此所使用的DC-DC转换器的变压器很大，但为了使其尽可能小，需要损耗尽可能低的磁芯。PEL95材料可以说是最适合这种大型、高功率变压器的材料。

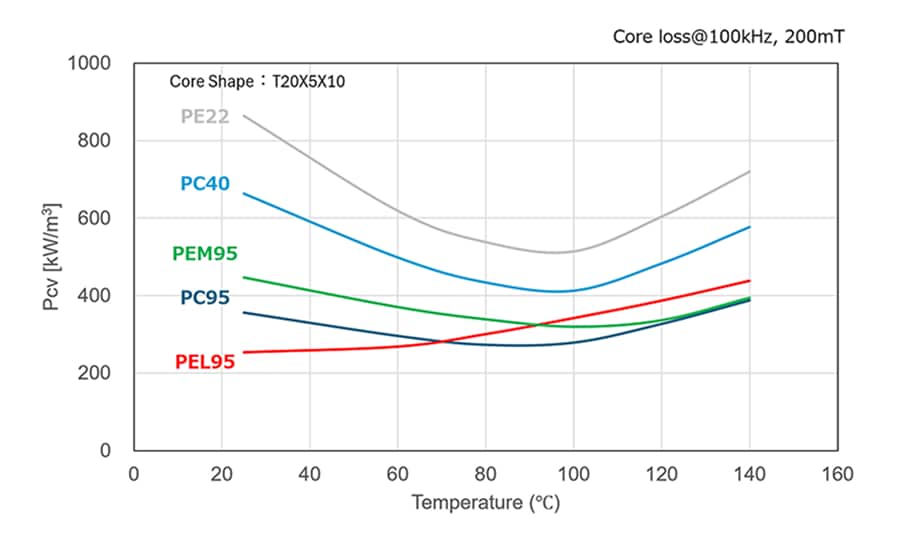

PEL95具有较大的磁芯形状，在较宽的温度范围内，特别是在100℃及以下，表现出低磁芯损耗的特性。
*由于最佳材料会根据工作频率、Bm和磁芯形状而变化，因此我们建议在考虑时对三种材料进行比较评估：PC95材料、PEL95材料和PEM95材料。

我们将介绍使用PEL95材料的大型变压器的温升评估示例。
下图显示了驱动大型变压器时核心温度随时间的变化。竞争对手的磁芯温度持续升高，导致热失控，但采用PEL95材料制成的磁芯在温度升高后会稳定在恒温状态。
由PEL95材料制成的铁氧体磁芯即使在大型形状下也能抑制发热。

TDK的PEL95材料由于在宽温度范围内具有大磁芯和低磁芯损耗的特性，是在大功率变压器产品中实现高效率和低发热的产品。
我们有各种大型形状的样品可供选择，所以如果您有兴趣，请随时与我们联系。
*应用示例只是示例，也可用于其他应用。
我们还提供目录中未列出的形状定制。
