输电线路监控系统用感应式电源装置

• 夹钳式设计支持直接在现场安装，无需切断输电线路，有助于减少工作时间。
• 夹钳磁芯采用铁氧体材质，不易腐蚀，具备长期户外运行的耐久性。
• 它还包含了过流保护。该设计支持传感器及测量仪器连续运行下的输出稳定，同时具备过流保护功能。
• 应用场景：架空输电线路、地下输电线路。
• 低维护设计：结合非接触式结构和耐腐蚀特性，减少定期更换需求。
• 本产品可以根据输电线路的电流状态作为传感器电源使用，支持与实时监控系统（动态增容）的联动使用。

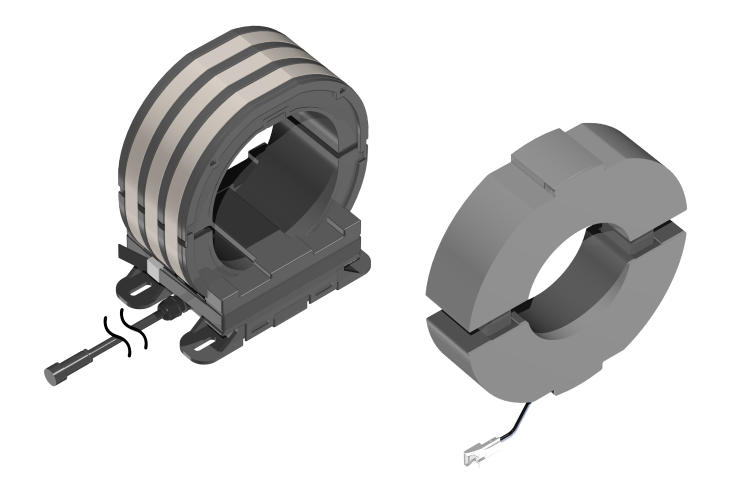

感应型电源装置由电流互感器（CT）部分和电源部分组成。
其工作原理是：被夹持导线中流过的交流电流产生变化，进而引起电流互感器磁芯中的磁通量发生变化，从而在感应线圈中感应出电压（及电流）。
电源部分将获取的交流电进行整流和滤波（平滑处理），并进一步通过 DC/DC 转换器等电路进行稳压，最终作为直流电源输出。电源部分经过精确控制，确保在规定的导线交流电流规格范围内，均能提供稳定的电压及电力输出。


架空输电线路型号：

只需夹挂在带电的架空输电线路上，即可提供非接触式供电。轻量化设计，适用于户外高空作业。

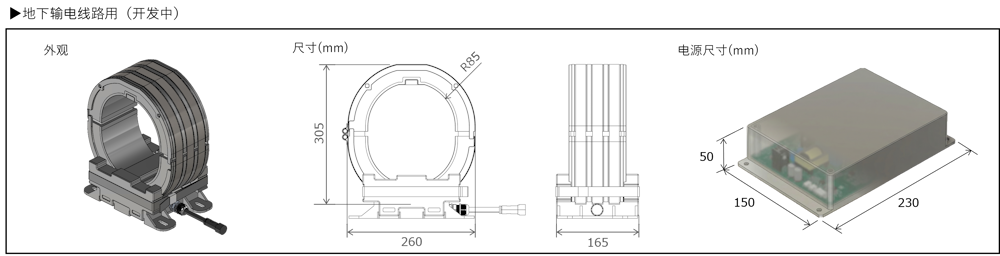

■架空输电线路感应式电源装置

地下输电线路型号：

夹钳式设计完美适配地下电缆，磁芯采用高品质铁氧体材质，具备出色的防潮与抗污染性能。
供电示例（特性）：在100A电流下可提供约10W的电力输出，在200A电流下可提供约 20W的电力输出。通过增加夹钳部件，提升供电效率。

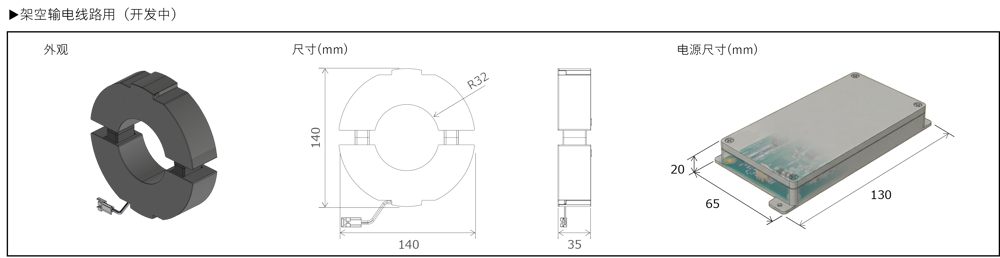

■地下输电线路感应式电源装置

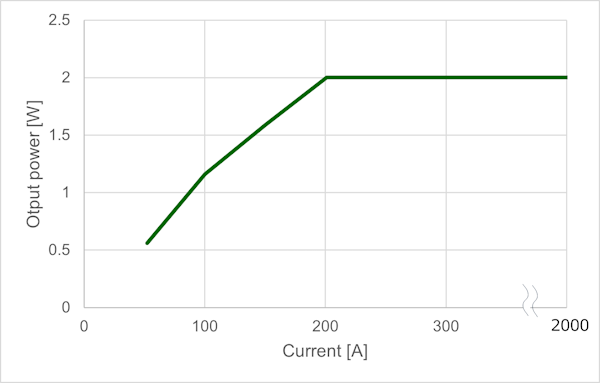

■架空输电线路模型输出特性

架空输电线路用型号：详细规格可根据具体需求进行定制。

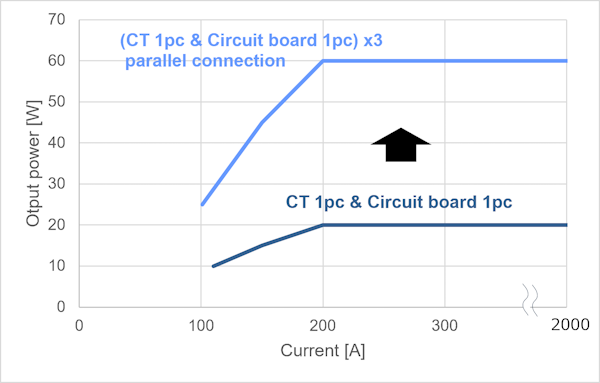

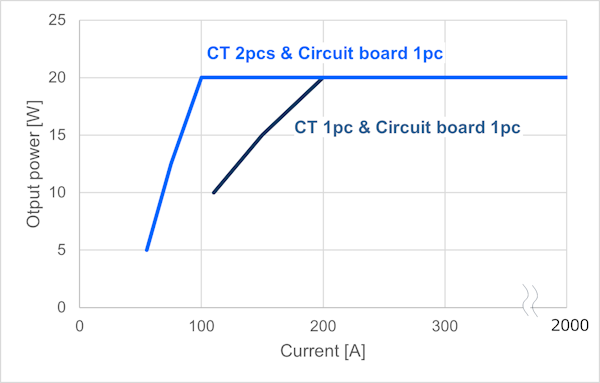

■地下输电线路模型输出特性

地下输电线路模型：
在100A电流下可提供约10W的电力输出，在200A电流下可提供约 20W的电力输出。通过增加夹钳部件，提升供电效率。此外，夹钳部件与电路板并联时可提供高达60W的电力输出。

夹钳式感应电源可支持在不切断输电线路的情况下提供电力。
在当今基础设施老化和可再生能源加速扩大的背景下，本产品是解决现场电力供应难题、支持电网监控与高效运行的最佳解决方案。我们可以根据您的具体用途和负载需求，提供定制化的规格方案（包括输出电压、功率等）。欢迎将本产品运用于运维、检修及监控系统，共同构建下一代电力基础设施。
