轴向电容器

B40600A5228M013

产品状态
停止生产
推荐代替型号 : B40600-C5228-M013 (不保证其兼容性。)
停产发布日期 : 2024年5月31日
最后订单日期 : 2024年9月13日
最后出货日期 : 2024年12月13日
用途
车载
特点
High Ripple CurrentHigh Ripple Current
Low ESRLow ESR
High VibrationHigh Vibration
Forced CoolingOptimized for Forced Cooling
系列
B40600
Simulate Useful Life
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreePb Free

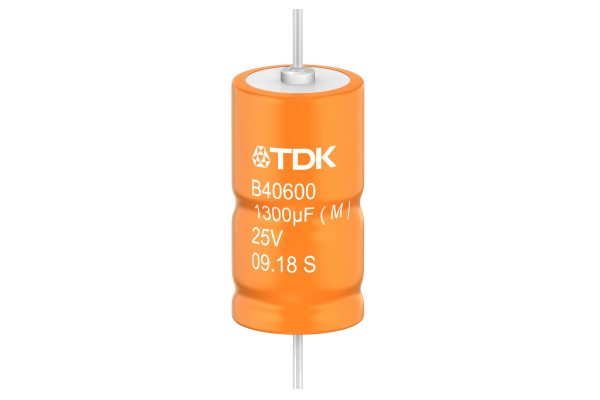

图片仅供参考,并展示示范产品。

尺寸

直径 (D)
16mm +0.3mm
长度 (L)
30mm +0.4mm
详细信息

电气特性

额定电容
2200μF ±20% (100Hz, 20°C)
额定电压 VR [DC]
25V
浪涌电压 Vs [DC]
28.75V
额定纹波电流 IAC, R
9.6A (20kHz, Ta=125°C)
最大纹波电流 IAC, max.
31.0A (20kHz, Tc=125°C)
ESRmax.
3.5mΩ (20kHz, 20°C)
4.8mΩ (20kHz, -40°C)
耗散因数 tan δ
漏电流
330μA (25V, 20°C, 5min)
ESL (自身电感)
29nH
最低温度
-55°C
上限工作温度
150°C
额定使用寿命
>4000h
其他详细信息

其他

Vibration Resistance
30g
Vibration Fixation Method
Case
端子类型
Axial-lead
端子数据
Axial long leads
设计
Without insulation
参考标准
Sectional specification IEC 60384-4
AEC-Q200
焊接方法
Wave and selective wave
Welding
包装形式
Taped on Reel
包装个数
250pcs
最低订购量
3000pcs
重量
8.9g
