三工器

TPX205950MT-7010A4

产品状态
量产体制
应用
W-LAN
Bluetooth
GSM
GPS
UMTS
LTE
5G
蜂窝网络频带
Band 5/6/7/8/11/12/13/14/17/18/19/20/21/26/27/28/29/30/32/38/40/41/44/45/51/67/68/69/71/74/76/81/82/83/85
使用
一般等级
系列
TPX20
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

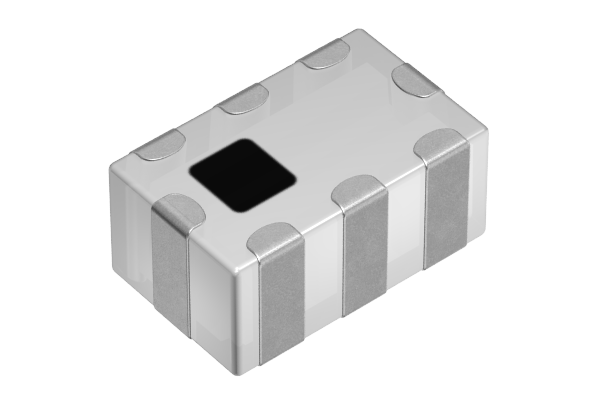

图片仅供参考，并展示示范产品。

尺寸

长度(L)
2.00mm ±0.15mm
宽度(W)
1.25mm ±0.15mm
厚度(T)
0.90mm ±0.10mm

电气特性

----- 低频带 -----
开始/停止频率
617～1606MHz
插入损耗 [Max.]
0.8dB
衰减量 [Min.]
10dB at 2300～2400MHz
14dB at 2400～2500MHz
14dB at 2500～2690MHz
15dB at 4800～6000MHz
反射损失 [Min.]
9.54dB
----- 中频带 -----
开始/停止频率
2300～2690MHz
插入损耗 [Max.]
0.88dB
衰减量 [Min.]
10dB at 860～960MHz
13dB at 1545～1605MHz
8dB at 3600～3750MHz
20dB at 4800～5000MHz
10dB at 7200～7500MHz
5dB at 9600～10000MHz
反射损失 [Min.]
15.04dB
----- 高频带 -----
开始/停止频率
4900～5950MHz
插入损耗 [Max.]
0.8dB
衰减量 [Min.]
24dB at 860～960MHz
24dB at 1545～1605MHz
25dB at 1710～1990MHz
30dB at 2170MHz
25dB at 2300～2400MHz
18dB at 2500～2690MHz
反射损失 [Min.]
9.54dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40～85°C
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒、帯宽 8mm)
包装个数
2000pcs
重量
0.0077g
端子形状
侧
端子数量
8
其他详细信息
请参照目录/规格书
