三工器

TPX255925MT-7013A6

产品状态
量产体制
应用
W-LAN
GSM
UMTS
LTE
5G
蜂窝网络频带
Band 1/2/3/4/5/6/7/8/9/10/12/13/14/17/18/19/20/22/23/25/26/27/28/29/30/31/33/34/35/36/37/38/39/40/41/42/43/44/48/49/52/65/66/67/68/69/70/71/72/73/77/78/79/80/81/82/83/84/85/86
使用
一般等级
系列
TPX25
品牌
TDK
环境认证 单击以了解有关这些图标的更多信息
RoHSReach SVHC-FreeHalogen FreePb Free

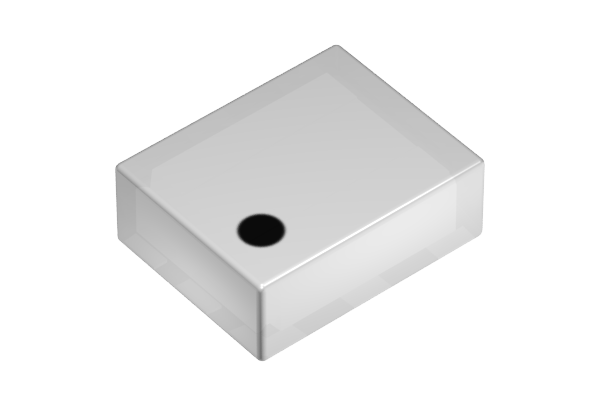

图片仅供参考，并展示示范产品。

尺寸

长度(L)
2.50mm ±0.10mm
宽度(W)
2.00mm ±0.10mm
厚度(T)
0.90mm ±0.10mm

电气特性

----- 低频带 -----
开始/停止频率
450～960MHz
插入损耗 [Max.]
0.45dB
衰减量 [Min.]
15dB at 1710～2690MHz
20dB at 3300～3400MHz
20dB at 3400～3800MHz
20dB at 3800～4200MHz
13dB at 4400～5000MHz
13dB at 5150～5925MHz
反射损失 [Min.]
11.73dB
----- 中频带 -----
开始/停止频率
1710～2690MHz
插入损耗 [Max.]
0.75dB
衰减量 [Min.]
15dB at 450～960MHz
10dB at 3300～3400MHz
13dB at 3400～3800MHz
13dB at 3800～4200MHz
13dB at 4400～5000MHz
13dB at 5150～5925MHz
反射损失 [Min.]
11.73dB
----- 高频带 -----
开始/停止频率
3300～5925MHz
插入损耗 [Max.]
1.35dB
衰减量 [Min.]
17dB at 450～960MHz
15dB at 1710～2690MHz
反射损失 [Min.]
9.54dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40～85°C
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒、帯宽 8mm)
包装个数
2000pcs
重量
0.0149g
端子形状
LGA
端子数量
9
其他详细信息
请参照目录/规格书
