超小型金属功率电感器：PLE系列

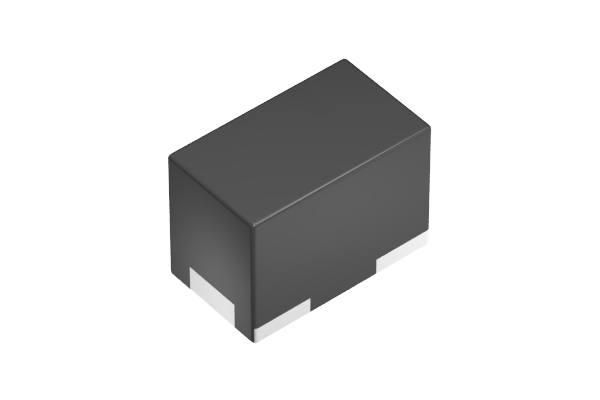

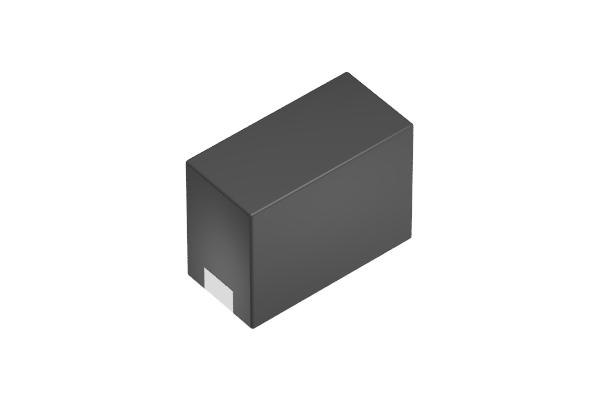

PLE系列产品概览如图1所示。

PLE系列的结构如图2所示。
借助HDD薄膜磁头技术的薄膜工艺和高精度层压工艺，PLE系列电感器实现了超小型、宽电感值范围。

我们有线圈绕组方向和形状各不相同的3种产品线可供选择。

PLE系列采用的薄膜工艺非常适合超小型功率电感器，具有以下特点：
・利用薄膜工艺实现高精度层压，抑制偏差
・实现2匝/层以上，尽管尺寸紧凑，但仍实现了高电感量值

PLE系列是新开发的高磁导率产品。采用低损耗金属磁性材料，损耗低，效率高。
PLE系列中使用的薄膜工艺和金属磁性材料如图3所示。

PLE系列采用全屏蔽结构，可抑制漏磁通并降低高密度安装环境中的噪声影响。
产生的磁通方向根据线圈的绕组方向而变化，因此可根据实际的用途选择最合适的类型。

小型电池驱动的可穿戴设备要求低功耗，所以电源驱动方式使用PFM(Pulse Frequency Modulation)。
PFM与PWM(Pulse Width Modulation)相比，在轻负载时的开关动作次数更少，所以有低功耗的优点。
另一方面，由于流过电感的交流电比例较大，其ACR特性尤为重要。(图5)

PLE系列采用了低损耗材料，ACR较低，因此电源效率比尺寸更大的铁氧体电感器更高。

PLE系列的使用案例如图 7 的蓝色框所示。
凭借超小外形，该系列元件非常适用于需要高密度安装的设备，比如TWS和通信模块。
它还能助力实现产品的小型化和轻量化，并改善电源电路的效率。

点击下方链接，即可查看PLE系列的更多信息或购买样品。
我们将进一步扩大产品阵容，以满足客户对电感器的多样化需求。
