三工器

TPX255950MT-7089A1

应用
W-LAN
GSM
UMTS
LTE
5G
蜂窝网络频带
Band 1/2/3/4/5/6/7/8/9/10/11/12/13/14/17/18/19/20/21/22/25/26/27/28/29/30/32/33/35/36/37/38/39/40/42/43/44/45/48/49/51/52/66/67/68/69/71/74/76/77/78/79/80/81/82/83/84/85/86
使用
一般等级
系列
TPX25
状态
量产体制量产体制
品牌
TDK

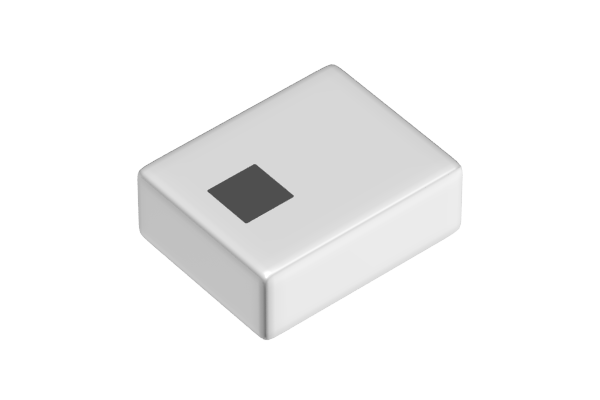

  • RF产品,双工器(Diplexer):DPX255950DT-5120A1

图片仅供参考，并展示示范产品。

尺寸

长度(L)
2.50mm ±0.10mm
宽度(W)
2.00mm ±0.10mm
厚度(T)
0.75mm ±0.05mm

电气特性

----- 低频带 -----
开始/停止频率
617～960MHz
插入损耗 [Max.]
0.6dB
衰减量 [Min.]
11dB at 1427～1452MHz
11dB at 1452～1496MHz
20dB at 1710～1990MHz
20dB at 2110～2170MHz
20dB at 2200～2400MHz
20dB at 2500～2690MHz
反射损失 [Min.]
10.03dB
----- 中频带 -----
开始/停止频率
1427～2690MHz
插入损耗 [Max.]
1.2dB
衰减量 [Min.]
12dB at 617～960MHz
12dB at 3300～3800MHz
12dB at 3800～5000MHz
15dB at 5150～5950MHz
反射损失 [Min.]
10.03dB
----- 高频带 -----
开始/停止频率
3300～5950MHz
插入损耗 [Max.]
0.8dB
衰减量 [Min.]
20dB at 617～960MHz
12dB at 1427～2690MHz
反射损失 [Min.]
10.03dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40～90°C
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒、帯宽 8mm)
包装个数
2000pcs
重量
0.0132g
端子形状
LGA
端子数量
9
其他详细信息
请参照目录/规格书
