三工器

TPX322690MT-7017C1

应用
UMTS
LTE
5G
蜂窝网络频带
Band 1/2/3/4/5/6/7/8/9/10/12/13/14/17/18/19/20/23/25/26/27/28/29/30/33/34/35/36/37/38/39/40/41/44/65/66/67/68/69/70/80/81/82/83/84/85/86
使用
一般等级
系列
TPX32
状态
量产体制量产体制
品牌
TDK

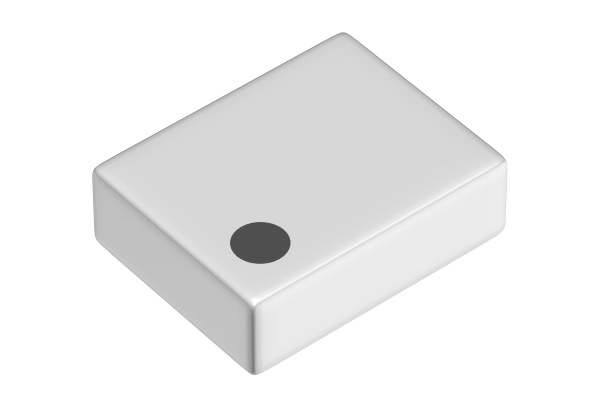

  • RF产品,三工器:TPX322690MT-7017C1

图片仅供参考，并展示示范产品。

尺寸

长度(L)
3.20mm ±0.10mm
宽度(W)
2.50mm ±0.10mm
厚度(T)
1.00mm Max.

电气特性

----- 低频带 -----
开始/停止频率
698～960MHz
插入损耗 [Max.]
0.7dB
衰减量 [Min.]
反射损失 [Min.]
18dB
----- 中频带 -----
开始/停止频率
1710～2170MHz
插入损耗 [Max.]
2.4dB
衰减量 [Min.]
反射损失 [Min.]
10dB
----- 高频带 -----
开始/停止频率
2300～2690MHz
插入损耗 [Max.]
2.8dB
衰减量 [Min.]
反射损失 [Min.]
8dB
其他详细信息
请参照目录/规格书

其他

使用温度范围
-40～85°C
AEC-Q200
NO
包装形式
塑封编带 (180mm卷筒、帯宽 8mm)
包装个数
2000pcs
重量
0.0238g
端子形状
LGA
端子数量
13
其他详细信息
请参照目录/规格书
