TDK向全球提供EMC解决方案
在现代技术社会中，会同时使用多种电子设备：智能手机、计算机、通信设备、医疗设备、汽车等。确保EMC性能对于这些设备高效、安全地运行而不会相互产生不利影响至关重要。<br>
确保 EMC 包括最大限度地减少电磁干扰 （EMI） 和管理电磁敏感性 （EMS）。 为此，需要采取屏蔽和滤波、恰当的设计和进行合规性测试等措施。 通过采取这些措施，您可以提高产品的可靠性，满足监管标准，并提高产品的市场竞争力。<br>
EMC 从产品开发的一开始就是一个需要考虑的重要因素，而且随着技术创新，它变得越来越重要。
TDK 提供全面的电磁兼容（EMC）支持
在电子设备中，需要 EMI（电磁干扰）对策来防止自身成为噪声源，并需要 EMS（Electro Magnetic Susceptibility）对策来防止它们受到外部噪声的影响。这被称为EMC（电磁兼容性），翻译过来就是“电磁适应性”或”电磁两立性”。 重要的是要确保同时解决辐射和抗扰度问题，即产生的噪声和侵入噪声。
TDK 通过铁氧体为 EMC 提供全面的支持。 随着车辆的电气化程度越来越高，许多产品越来越容易受到噪音问题的影响。 EMC 受国际标准监管，市场上的电子设备必须满足这些标准。 EMC 需要测量、评估并采取措施以满足标准。
图 1: TDK 提供全面的电磁兼容（EMC）支持
TDK 具有采用铁氧体技术的吸波材料，可提供电波暗室和 EMC 测量技术。 我们还在千叶县市川市和德国莱本堡设有 EMC 认证站点，可以提供符合国际标准的测量。 如果您遇到了EMC相关的困扰，我们将通过技术支持推荐最合适的对策部品。
TDK拥有悠久的EMC行业履历，并通过测量设备、认证、技术支持和对策部品针对EMC提供全方面的支持。
电波暗室和测量系统
TDK 为电波暗室设计和测量系统提供世界领先的技术。 电波暗室是评估无线通信设备和电子设备性能、消除外部无线电干扰并提供精确测量环境的重要设施。
电波暗室和吸波材料
图 2: 电波暗室和吸波材料
面向整车、车载设备和消费类电子产品等不同的测试物，TDK也准备了不同的测量环境，包括满足各类EMC规格的电波暗室、评价微米波毫米波用的6面电波暗室、能够评价整车和车载设备的混响室等，并且还能够根据客户被测物的具体情况，提供测量环境的特别定制服务。
我们还提供环保产品，例如使用生物质材料的吸波材料。
EMC 测试系统
图 3: EMC 测试系统
TDK还提供用于EMC测量、天线评估等的自动测量系统软件。
TDK还有一个可以执行简单EMC对策的屏蔽箱以及可在电波暗室中使用的对应各频段的测量天线。
EMC 认证
TDK EMC 中心已根据运营和技术国际标准 （ISO/IEC 17025） 进行了审核，并已获得日本 VLAC 的认可和国际认可。 您可以使用基于 FCC 法规的 DoC（符合性声明）系统，这可以显著缩短您的产品和设备的认证过程。 此外，我们还获得了汽车设备的 EMC 测试认证，并且是 GM FORD 的注册测试实验室。
EMC 测量服务
TDK配备了EMC测试所需要的各类仪器设备，能提供各种测量项目，例如能够容纳大型设备⋅机器进行EMI测量/EMS试验的10m法电波暗室等。
10 米电波暗室
图 5: 10 米电波暗室
它配备了一个直径为 6 m、负载能力为 4 吨的大型转盘，可提供高达 24 kVA 的电力。 此外，具有 120 kg 重量的升降机可以将对面机器安装在深度为 2.8 m 的转盘坑中。 一个场所就可以同时满足汽车、机器人和工业用设备等大型设备⋅机器的测量⋅试验。
3M 电波暗室
图 6: 3 米电波暗室
是一种取得车载设备EMC测量认证的电波暗室。 对于车载设备的 EMC 测量，与民用设备不同，专门配置了用于大容量辐射 EMS（1000W 输出）的专用测量台（带接地板）和放大器。
混响室(采用TDK自研的自立式搅拌机)
图 7: 混响室(采用TDK自研的自立式搅拌机)
在屏蔽室内部发射的电场中，使用搅拌机将其反射到屏蔽室的内表面，以产生各向同性的均匀电场，并且可以进行模拟实际室内和室外环境的抗扰度测试。
* 有关支持的标准，请参阅 WEB 页面。
EMC 对策支持
根据EMI测量或EMS试验结果表明需要对策但不清楚具体如何实施的时候，TDK有经验丰富的EMC对策工程师能够提供现场技术支援。凭借TDK的评价⋅解析工具，以及滤波器等常备的各类对策部品，可以在短时间内进行有效的整改对策。(EMC对策可以类比为医疗行为)

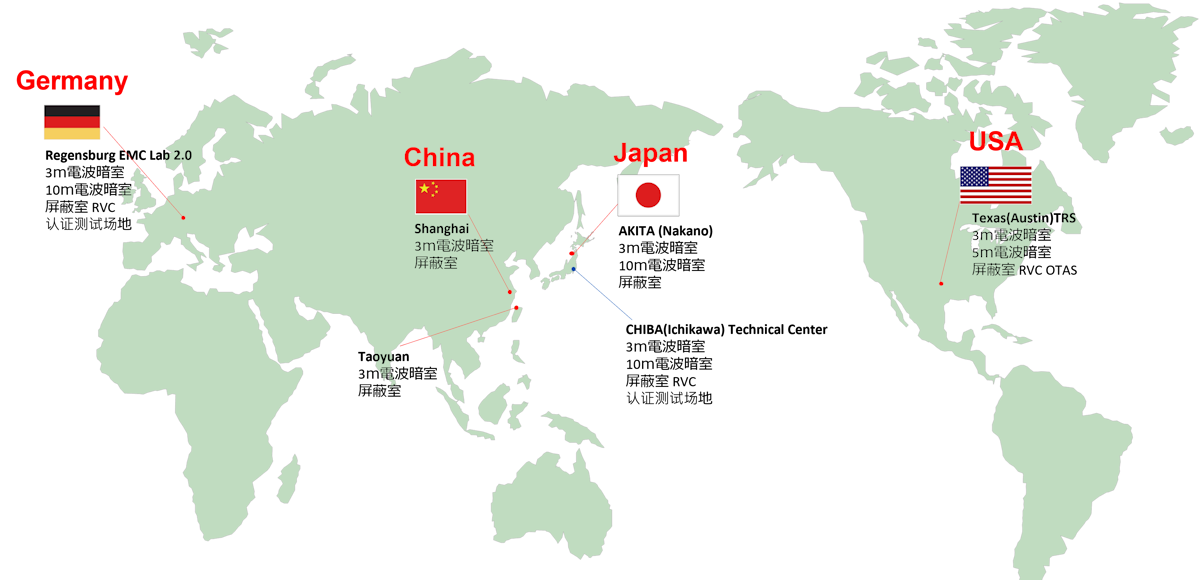

EMC 支持、测量和认证服务地点
TDK在全世界范围的主要据点都建立有电波暗室和屏蔽室日本(秋田)、中国(上海)、德国(雷根斯堡)、美国(奥斯汀)、台湾(桃园)。您可以选择就近的据点获得噪声对策支持服务。另外，还有日本(市川)和德国(雷根斯堡)作为认证测试点，可以出具认证报告。可以根据您的需求，推荐合适的EMC滤波器以及在设计阶段进行支援。实际的配套支援服务如下。
在TDK的测量场地进行即时EMC噪声对策支援
在第三方场所进行EMC测量、噪声对策支援
以出差形式在客户的场所内进行EMC噪声对策支援
EMC对策部品
为了能在电磁环境中正常运行，EMC对策部品是电子设备不可或缺的组成部分。这些元件起到抑制电子设备向外发出电磁噪声和抵御来自外部的电磁干扰的作用。
如同药品一样，针对不同的噪声源选择合适的部品(对症下药)才能获得最好的效果。
EMC对策部品的类型
滤波器： |
铁氧体磁芯： |
屏蔽材料： |
电容器： |
电感： |
压敏电阻： |
避雷器： |
TDK 的 EMC 产品和技术
EMC元件： |
噪声抑制解决方案： |
设计支持： |
合规性测试： |
暗室和系统： |
TDK 认识到 EMC 的重要性，致力于通过创新技术和产品提高电子设备的可靠性和性能。 借此不仅满足客户的需要，同时也实现对技术革新的助力。
