功率电感器　BCL系列

图1展示了 BCL 系列的概要。
BCL 系列由两个系列组成：采用平角线实现低 RDC（直流电阻）及低感值的 BCL3520FT，以及采用细线实现高感值的 BCL322520RT。

BCL 系列的结构如图 2 所示。
BCL 系列是采用 卷线工艺 的电感器。
其制造过程为：先用金属磁性材料对 空芯线圈 进行模压（mold），随后把底部引出的导线（wire）连接到端子上。

BCL 系列采用了直流重叠特性优异的金属磁性材料，因此比同等形状的铁氧体电感器能够支持更大的电流。

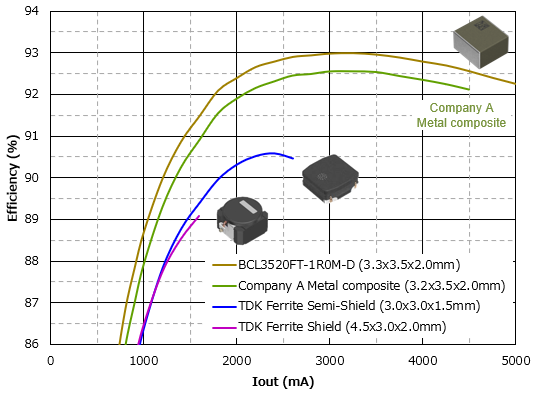

此外，与同等形状的其他公司类似产品或 TDK 的铁氧体电感器相比，它实现了更低的 RDC（直流电阻）。在需要大电流的电源电路中，能够抑制发热和功率损耗，助力实现高效率。

由于线圈采用金属材料完全封装（模制）的结构，其漏磁通极低。通过使用 BCL 系列，可以实现电路的高效率化、降低噪声、支持大电流以及小型化。

	TDK BCL3520FT (3.3x3.5x2.0mm)	Company A Metal composite (3.2x3.5x2.0mm)	TDK  Ferrite Semi-Shield (3.0x3.0x1.5mm)	TDK  Ferrite Shield (4.5x3.0x2.0mm)	Peak Level [dBuV]
		BCL相似形状
Horizontal	Peak Level : 94.1 [dBuV]	Peak Level : 98.4 [dBuV]	Peak Level : 96.4 [dBuV]	Peak Level : 92.0 [dBuV]
Vertical	Peak Level : 99.1 [dBuV]	Peak Level : 104.6 [dBuV]	Peak Level : 99.9 [dBuV]	Peak Level : 94.3 [dBuV]

【测量条件】
 电感 1.0μH
 驱动频率 Fsw=2.2MHz
 Vin=12V、Vout=5.0V
 Iout=1.5A

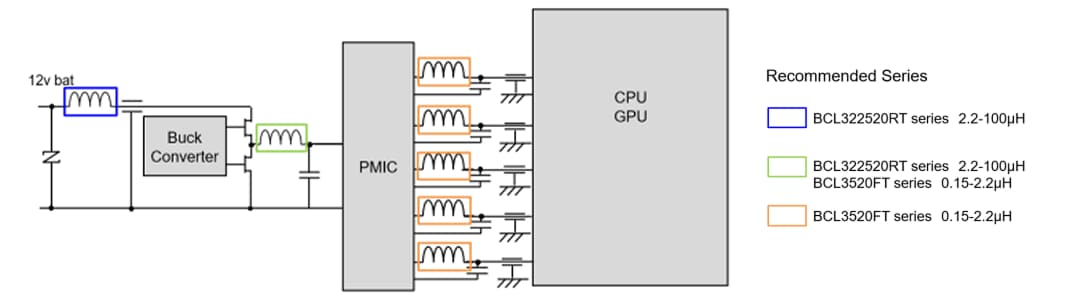

图6展示了 BCL 系列的使用示例。由于具备 40V 的耐压保证，它可以用于 12V 电源的输入滤波器以及 DC/DC 转换器。
与传统的铁氧体电感器相比，它可以实现大电流支持、小型化以及高密度贴装。

点击下方链接，可以查看 BCL 系列的详细信息或购买样品。我们将通过进一步扩大产品阵容，满足客户对电源电路电感器的多样化需求。

功率电感器是指用于DC-DC转换器等电源电路中的电感器，其还被称为功率线圈、功率扼流圈等。电感器拥有通过自感应作用积累能量的性能，斩波电路的DC-DC转换器等通过配合该电感器与开关器件对电压进行转换。(参照图8)
电感器根据不同工艺可分为积层型、薄膜型、绕组型，但功率电感器中以流过大电流的绕组型为主流产品，通过配合铁氧体或软磁性金属磁芯可组成各类不同的产品。同时，可实现小型、薄型化的积层型、薄膜型产品在近年来也不断向大电流化方向发展。
