功率电感器 SPM系列
与铁氧体类绕组电感器相比，其实现了大电流、低Rdc、小型化，并且拥有优异的直流重叠特性。
同时，其漏磁通较少，因此还是一款可有效抑制线圈啸叫噪声的产品。本篇文章中就其结构、特点以及用途等能够对各位有帮助的信息进行简单易懂的说明。
产品概要
SPM系列是通过金属磁性材料对线圈进行一体成型的电感器。其拥有低背型SPM-LR系列以及面向车载的SPM-HZ或SPM-V系列等丰富产品线。
| 一般等级 | 车载等级 | |||||
SPM
标准型 | SPM-CT
高频型 | SPM-LR
低剖面型 | SPM-HZ/HZR
| SPM-DZ
| SPM-V
| |
| 产品概要 | 电感器的绕组线圈采用磁性材料一体成型 采用铁基合金磁性材料，具有饱和电流大的特点 | 电感器的绕组线圈采用磁性材料一体成型 采用铁基合金磁性材料，具有饱和电流大的特点，满足汽车应用要求 工作温度范围比一般等级产品更宽泛（DZ和V系列） | ||||
| 特点 | ・具有较高的居里温度，且性能受环境温度变化影响较小 ・线圈采用金属磁性材料一体成型，降低了啸叫噪声和漏磁通 | ・具有较高的居里温度，且性能受环境温度变化影响较小 ・线圈采用金属磁性材料一体成型，降低了啸叫噪声和漏磁通 ・符合AEC-Q200标准 | ||||
| ・产品阵容广泛，覆盖4~10mm²的尺寸范围 ・高生产效率 | ・采用独特的合金磁性材料、高频条件下的损耗低 | ・L形结构设计，实现了低剖面 ・3~5mm²的小尺寸 | ・产品阵容广泛，覆盖4~10mm²的尺寸范围 ・高生产效率性 | ・尺寸小，低剖面 ・抗振动性能好：30G ・高生产效率性 | ・高电感 ・良好的直流重叠特性 ・产品阵容广泛，覆盖0.1～100μH的电容范围 ・抗振动性能好：30G | |
| 用途 | ・液晶电视和高清显示器 ・娱乐设备 ・其他影音设备 | ・无线充电器 ・IJP磁头驱动 | ・笔记本电脑 ・平板电脑 ・游戏机 | ・汽车用品 ・汽车导航 ・汽车音频 | ・ADAS （先进驾驶辅助系统） ・Start/Stop启停系统 ・发动机ECU （电子控制单元） | ・LED ・ADAS （先进驾驶辅助系统） ・发动机ECU （电子控制单元）等 |
产品结构
各SPM系列结构如图2所示。
属于一体成型方式的结构，同时在电线与端子接线中采用了焊接工艺，从而实现了高可靠性。
| 一般等级 | 车载等级 | |||||
| SPM | SPM-CT | SPM-LR | SPM-HZ/HZR | SPM-DZ | SPM-V | |
| 产品结构 |
|
|
|
|
|
|
产品特点
SPM各系列特点如图3所示。
| 系列 | SPM | SPM-CT | SPM-LR | SPM-HZ/HZR | SPM-DZ | SPM-V |
| 外观 |
|
|
|
|
|
|
| 使用温度 范围 | -40～125°C (包括自身温度上升) | -55~155°C (包括自身温度上升) | ||||
| 磁性材料 | 金属磁性材料 | |||||
| 端子电极 规格 | 金属端子＋镀膜 | |||||
| 特点 | 一般等级
| 车载等级
| ||||
| 标准规格 | 高频HighQ规格 | 低背规格 | 工作温度高达125℃ | 小尺寸，低剖面 | 高电感 良好的直流叠加特性 | |
SPM系列较大的特点之一为金属磁芯。与铁氧体磁芯相比拥有较高的饱和磁通密度，直流重叠特性优异。同时，其还拥有居里温度较高，特性随环境温度变化较小的特点。

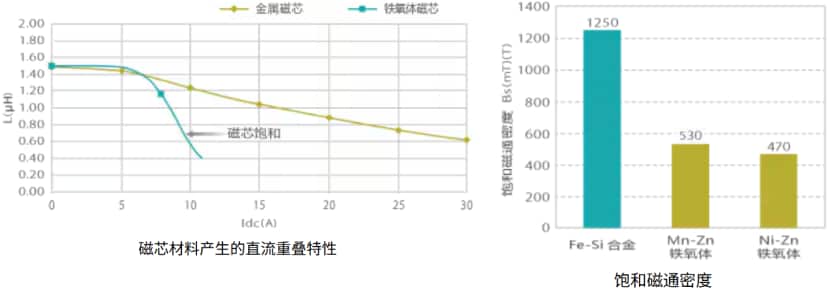

因磁芯材料特性而产生高磁饱和 直流重叠特性优异
因磁芯材料特性而产生高居里温度 相对于环境温度的温度变化小
SPM系列是通过磁性材料对绕组线圈进行一体成型，因此没有磁芯间隙，是一种不易产生啸叫噪声的结构。此外还拥有漏磁通少，屏蔽特性优异的特性。

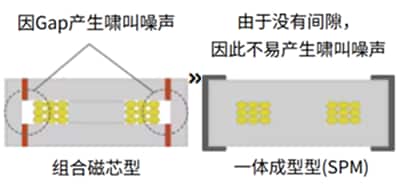

无磁芯间隙(一体结构)而减少了啸叫噪声 帮助提升安装质量
呈屏蔽结构，漏磁通少 有效降低EMI

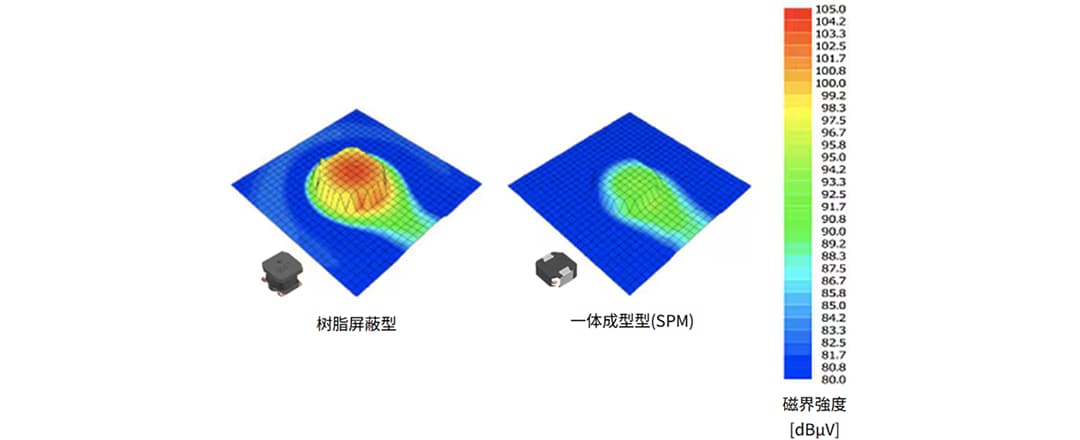

垂直近磁场测量结果
产品一览
各系列、各形状的产品一览如图8所示。点击各类型后可浏览详细信息或购买样品。
| 用途 | 一般等级
| 车载等级
| ||||
| SPM | SPM-CT | SPM-LR | SPM-HZ/HZR | SPM-DZ | SPM-V | |
| 3mm 方形 |
| |||||
| 4mm 方形 |
4.2×4.0mm |
|
4.2x4.0mm |
4.3x4.0mm | ||
| 5mm 方形 |
5.2×5.0mm |
|
5.2x5.0mm |
5.3x5.1mm | ||
| 6mm 方形 |
|
7.1mm×6.5mm |
7.1x6.5mm |
7.0x6.5mm | ||
| 7mm 方形 |
7.5x7.0mm | |||||
| 10mm 方形 |
10.7×10.0mm |
|
10.7x10.0mm |
|
10.5x10.0mm | |
| 12mm 方形 |
|
13.0x12.5mm | ||||
什么是功率电感器？
功率电感器是指用于DC-DC转换器等电源电路中的电感器，其还被称为功率线圈、功率扼流圈等。电感器拥有通过自感应作用积累能量的性能，斩波电路的DC-DC转换器等通过配合该电感器与开关器件对电压进行转换。(参照图9)
电感器根据不同工艺可分为积层型、薄膜型、绕组型，但功率电感器中以流过大电流的绕组型为主流产品，通过配合铁氧体或软磁性金属磁芯可组成各类不同的产品。同时，可实现小型、薄型化的积层型、薄膜型产品在近年来也不断向大电流化方向发展。
