功率电感器　TFM系列

图1展示了TFM系列的概要。以TFM‑ALM系列为首，我们还提供多款在特性上进一步提升的系列产品。

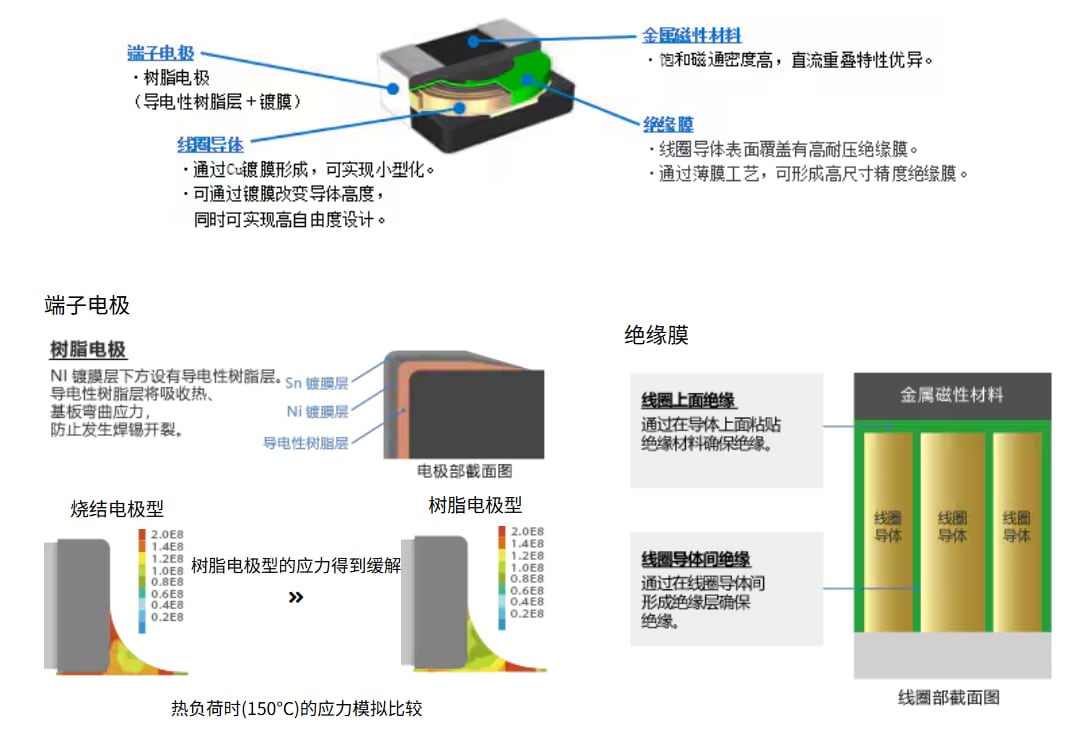

TFM系列是使用了薄膜工艺的电感器。通过Cu镀膜形成线圈，从而可进行高自由度设计。同时，采用树脂电极缓和热及基板弯曲等应力。

TFM各系列的特点如图3所示。TFM-ALMA、BLEA、ALVA系列为可耐受150℃的车载规格产品。

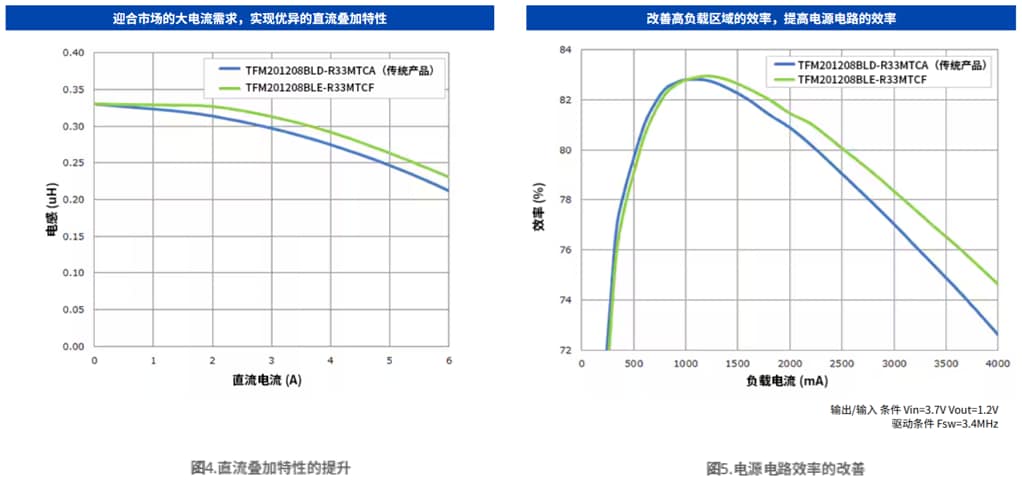

在民用用途的TFM系列中，从改善直流叠加特性、对高负载区域电源效率提升有效的大电流型，到对轻负载区域电源效率提升有效的低磁芯损耗型，提供了丰富的产品阵容。

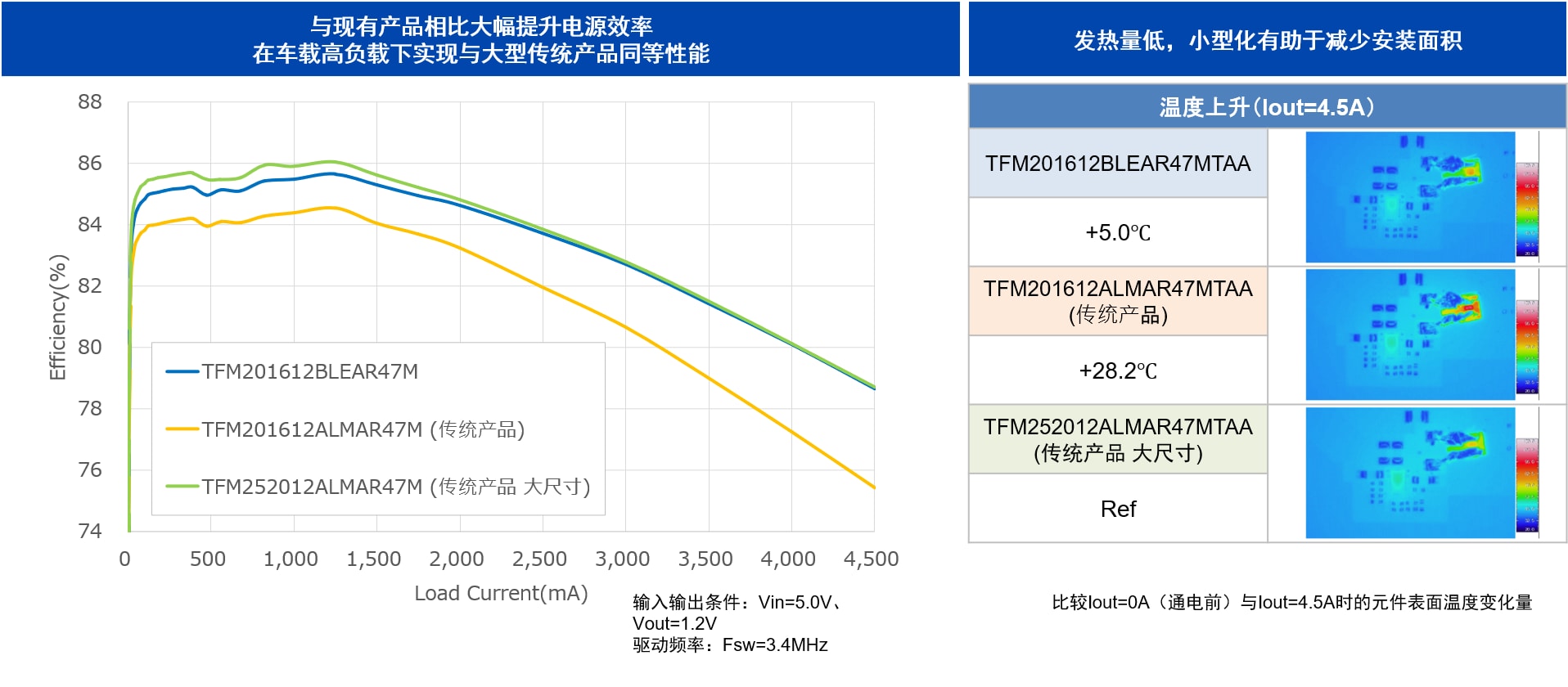

作为车载规格产品新加入阵容的TFM-BLEA系列，实现了比以往ALMA系列更低的电阻和更大的电流能力，大幅提升了在车载环境中重视的高负载区域的电源效率。此外，电流通过电感器时的温升特性也优于以往产品，发热更小，因此可以替换成更小型尺寸，实现安装面积的缩减。

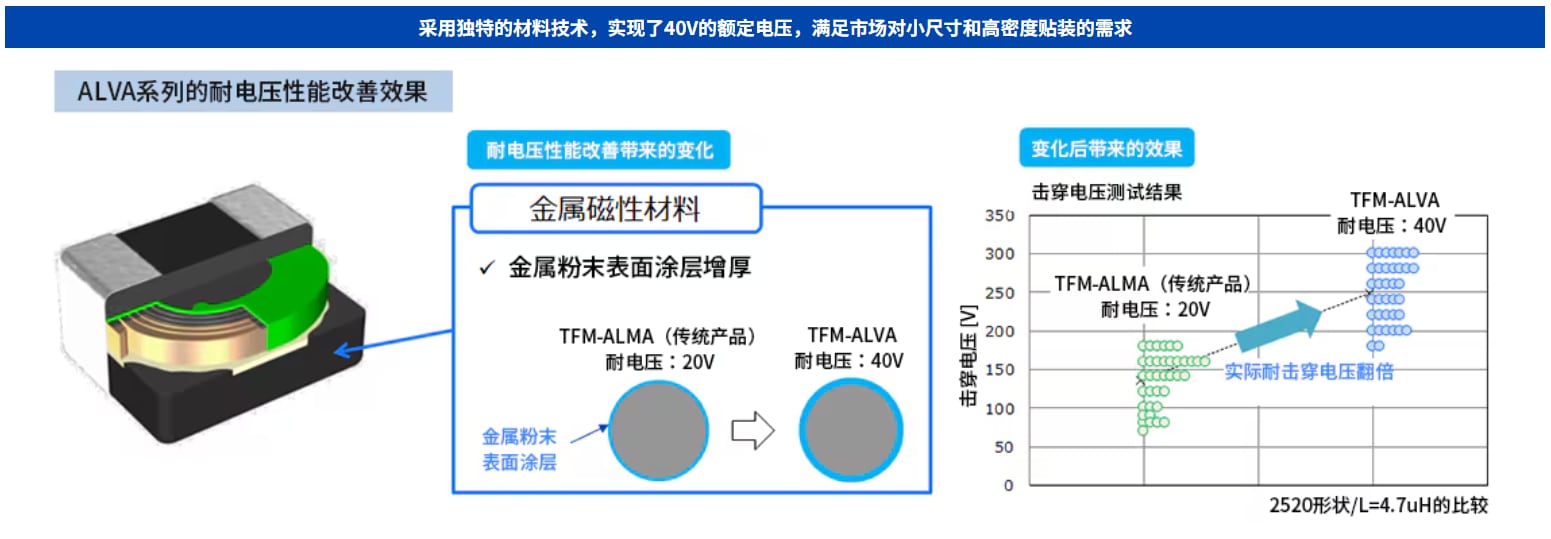

在车载规格产品中，通过新开发金属磁性材料，推出了TFM-ALVA系列，可用于以往小型功率电感器难以应对的电池线路。


TFM系列使用事例如图8所示。TFM系列为小型、支持大电流的电感器，因此最适合用于要求高密度贴装的智能手机及车载ECU。

图9为各系列产品及其尺寸的一览表。如需查看详细信息或购买样品，可点击型号名称进入产品详细页面。

功率电感器是指用于DC-DC转换器等电源电路中的电感器，其还被称为功率线圈、功率扼流圈等。电感器拥有通过自感应作用积累能量的特性，斩波电路的DC-DC转换器等将该电感器与开关器件配合使用对电压进行转换。(参照图10)
电感器根据不同工艺可分为积层型、薄膜型、绕组型，但功率电感器中以流过大电流的绕组型为主流产品，通过配合铁氧体或软磁性金属磁芯可组成各类不同的产品。同时，可实现小型、薄型化的积层型、薄膜型产品在近年来也不断向大电流化方向发展。
